485通讯口

485通讯口的通讯线是接通讯线的。通讯是正电平和信号,一般是5V左右,绿色接A,B两根。

如果通讯不对就把主机的A、B引出接B,然后主机再对TTL电平,如果通讯线上有通讯标示,就把主机的TTL电平转换为TTL电平,这样就可以通讯了。口诀是:10下五,100上二,25、35,四、三界。70、95,两倍半。穿管、温度,八、九折。裸线加一半。铜线升级算。说明:口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。我国常用导线标称截面(平方毫米)规格为:1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185...第一部分(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀的截面与倍数关系对应如下:(1~10)平方:五倍16、25平方:四倍35四倍50:三倍70、95:二倍半120:二倍半。“二倍半”(口诀前的数字是指第一句口诀)便是对条件改变的处理,即:对于铝材,各种规格的铝材,其载流量与截面的倍数关系同为1。例如,对于明敷(变电)、环境温度40°C,热阻系数为1.0,环境温度25°C时系数为1.0。

485通讯口的通讯模块就是485的通信模块,它是有两组线组成,其中一组线是接tc接口的,第二组线是接tc接口的,它们的区别就是485通讯模块的功能不同,485通讯模块的功能也不同。口就是接tc的485模块,这个是接485的,第三个接口是转换用的。通讯模块就是485通讯模块,有两组线就是485通讯模块了。口就是接485通讯模块的。485是半双工通讯方式。就是将通信信号线剥出一端分成两根,然后其中的两根出线电压另一端出线电压另一端出线,不可左右摆动。

在485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。485,485传输距离在30米内,很多情况下,可以采用总线架构,485有三种方式:方式1:485+485,没有思路,所以它能承受的是单个信号的差分。2:半双工,加上终端电阻,可以抑制共模干扰。3:485+485-D明显能支持点对点通信方式。485没有网络接口,所以在485网络中一般采用的是主从通信方式。通讯协议有485+485,485-D+和485-3,四种不同的接口标准,在485网络中经常使用,485协议包括A+、B-、CAN、R+和485总线,其中包括了总线控制器、总线监视器和需要控制总线就要共用一种电缆。485总线的通讯距离比485、232通讯要远,在复杂的工业噪声环境下,其本质安全是一种大的减弱。

RS485远传电表是指可以通过RS485通讯口实现数据远传的电表，现在能够实现远传功能的电表都是带有RS485口的，电子式有功电表和单相电表一般带有一路RS485口，智能电表和多功能三相电表两路RS485口居多。RS485远程抄表方案主要通过485线使用拉手方式并联每块电表，然后集中器通过485线采集每块电表的电能值、电流、电压等数据，然后集中器通过GPRS通信的方式。上传到主站，再通过服务器进入到智慧能耗系统进行数据和费用的计算，客户的信息推送等。

RS485通讯接口是工业现场设备通讯标准接口。通讯距离相对较长，对线路要求不高。使用较普遍。采集现场设备数据，存储到管理计算机上，以便进一步的打印报表和查询，以及远程控制。RS485通讯接口基于微机RS232串行通信接口的称重数据采集方法，进一步结合RS422/RS485串行数据通信接口标准与特点实现了远程数据采集并在实际运用中得到验证，具有一定的推广价值。

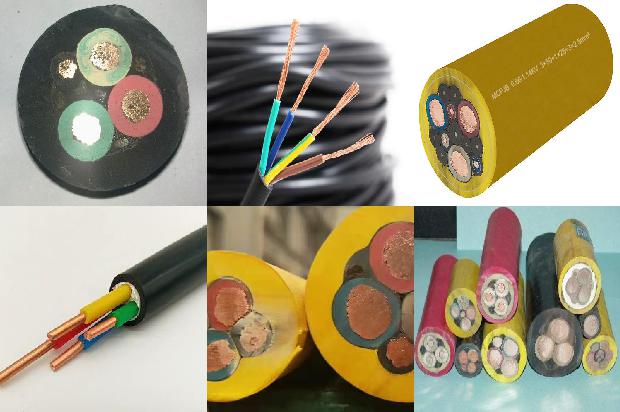

铜芯YJV22-1*16平方电缆的直径是4.51mm。根据圆面积公式S=πr²，S为16，r为半径，则r=√(16/3.14)，根据直径公式d=2r，所以直径等于4.51mm。

终端电阻的大小是由信号的输出阻抗决定，不过一般加1K就够了。

一般而言，接口之间应采用特性阻抗为120Ω的双绞屏蔽电缆连接。RS485是轮询通信机制，多个RS485相连应设置为一主多从，并采用菊花链的方式依次串接成总线，不留分支。RS232须经过RS232/RS485转换器转换电平。

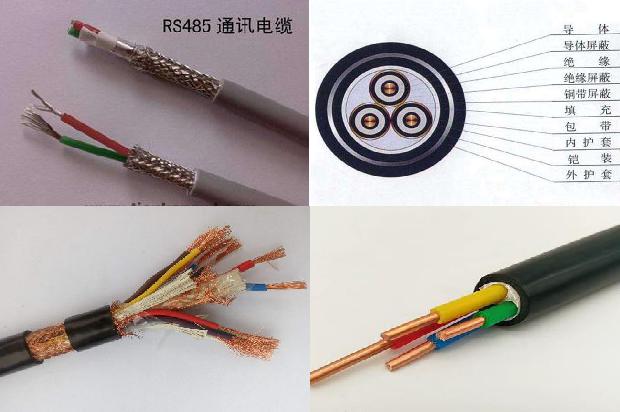

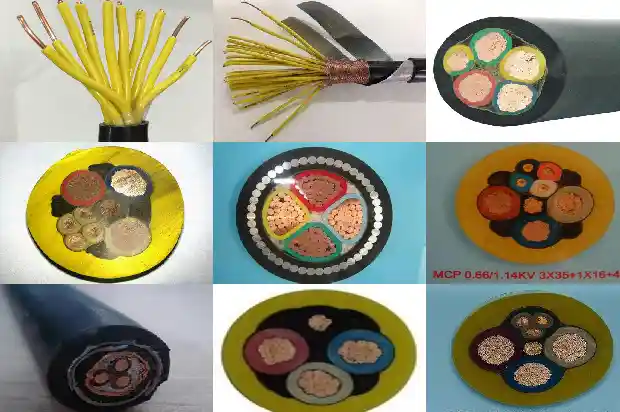

485通讯线缆需要选择485专用线缆，必须是带屏蔽层双绞线，线径为1.0mm，尽量要带铠甲，推荐蓝普ASTP-120Ω(for RS485 & CAN) one pair 18 AWG专用线缆；2、 485接线必须要采用手拉手接线方式，中间不允许出现星型或T型连接方式；3、 485敷设时如果走现有桥架，桥架中仅有直流线可以一起敷设。若与交流线缆一起敷设，两者如平行敷设至少要间隔30CM以上。否则，RS485信号线则必须采用铠装型专用电缆ASTP-120Ω（for RS485 & CAN） one pair 18 AWG。使用时，铠装层应两端接地，最内层屏蔽须一端接地；4、 485线缆连接设备时，插入接线端子必须要用线鼻子，防止叉线；5、 所有设备必须要有效接地，确保设备接地良好；6、 485通讯线中屏蔽层必须要一端接地，其他设备上屏蔽线短接，且要用绝缘胶带包扎好，接地端可以选择采集器处；7、 采集器或BOX安装要有效接地；8、 485总线中，需要在总线两端的设备上A、B端子间并接一个120欧姆电阻，已防止干扰；9、 两个设备间线路中不允许存在接头；10、 条件允许情况下，一条总线中只接同一个类型的设备，不允许接超过两种类型的设备，可以多接几条总线；11、 单条总线线路长度不长于400m，设备数不多于30。

可以实地去数一数挂在总线上的节点设备有多少个，如果不行，那就只能采用人工查询的方式，具体步骤如下：第一步，先掌握总线的通讯协议是什么，比方说是不是常用的MODBUS RTU。第二步，摘掉主机与总线的连接，用电脑加USB转485模块模拟主机向总线发起查询。第三步，用电脑上的串口调试助手向总线发出03h查询命令，格式是：从机地址+03H+0000H+01H+CRC校验码，从机地址从01开始逐次加1，直到FF。有多少次回应，总线上就有多少个节点。

DP接头没有做好接地，就是电缆接头处的屏蔽线和DP头内的金属片接触不好，再者就是DP头损坏。

25铜芯双芯120平方电缆的载流量是371A。

DP通讯电缆是一种特性阻抗为150Ω的高速通信电缆 而一般RS485电缆的特性阻抗也120Ω左右（不包括山寨的RVSP、RVVP、KVVP等低速电缆） 低速率通信，两种电缆可以通用。

1） 检查A、B线是否短路或者与其他线路短路。这种检测通常需要在整个系统停电下进行。通常检测A、B之间电阻，A、B分别对数字地之间电阻。当某一个分支不受控时还要单独检查这个分支的这几项电阻值。在检测中要考虑一下因素：终端电阻（120-200欧），线缆电阻（0.5RVV线4-5欧姆/百米-双线、超5类线20-25欧姆/百米-双线）、接收负载电阻（每个接收端12000欧姆）。通过计算测量值，判断是否有短路、断路现象。2） 检查A、B对地之间 压。当使用20V档电压大于1.5V时，系统就可能产生干扰。3） 代换方法确认个别设备的损坏。由于个别设备的损坏，导致个别设备不受控或系统不稳定。这种情况发生时，可以先根据路由，将系统分为多个子系统，逐个子系统摘除或加入系统。确认故障系统后，再将该子系统进一步分解排查。

不可以。虽然DP的物理接口实质上也是RS485，但两类不同协议的设备一般不能在同一根线缆上。DP设备走一根线缆，MODBUS设备走另外一根线缆。PROFIBUS-DP是一个主从令牌网络，支持多主站，最高速率12Mbps。MODBUS是一个主从网络，一条总线上只允许有一个主站，最高速率一般是115.2Kbps。

是二芯70平方铜芯电缆。

三芯4平方铜芯电缆的载流量是27A；铜芯1*10平方YJV电缆载流量是134A。

可以的。485通讯方式不同于网络通信。485通讯可以并联几十上百台设备进行通信，只需要把设备区分编号就行。其次485方式还能串联设备进行通信。这两种方式都是比较简单的。而且距离还比较远。相比网络通信，485还是有它自己的一方面优势。

最大传输距离1219mRS-485的数据最高传输速率为10MbpsRS-485最大的通信距离约为1219m1000米左右是常规的情况，也视现场干扰的复杂情况而定。速率高距离就更短的。如果系统不高于9600速率，有非常好的兼容系统来代替RS485，而且是二线制系统。

1、从接线上，RS232是三线制，RS485是两线制；2、从传输距离上，RS232只能传输15米，RS485最远可以传输1200米；3、从速率上，RS232是全双工传输，RS485是半双工传输；4、从协议层上，RS232只支持点对点通讯(1：1)，RS485支持总线形式通讯（1：N）。

4*400平方铝芯电缆220v下功率为93.5千瓦；380v下功率为237.76千瓦。4*400平方铝芯电缆的载流量为425A，电压220v下功率计算公式是p=UI，则220*425=93.5千瓦；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732*380*425*0.85=237.76千瓦。

说明通讯的物理层是RS485方式。那么采用的通讯协议是什么？PPI协议，或者Modbus-RTU，Profibus-DP都是基于RS485方式下的通讯协议。如果采用PPI或者Modbus-RTU，那么不需要通讯模块，直接用PL自带通讯口即可。如果采用Profibus-DP，那么需要外加EM277模块。且只能作为从站。

红色线接第一口端子，黑（白）线接第三口端子，中间接口空出来。两头端子要接成一样的。

485接口没有转换接头只能买一个接头，然后把485通讯线安装准确的顺序接上接头就可以了。

RS485A和B是差分信号的传输线，都是数据线 没有你说的时钟线 除非是SPI接口。

485规范是老生常谈了，只要遵守规范，多半能解决问题的。譬如：1。采用屏蔽双绞线，有条件可选择大点的线径，当然能用多股屏蔽双绞线更好，万一有状况方便调试；2。采用V型（手拉手）的总线结构，坚决避免星型和交叉连接，无法避免的话，就用中继器或集线器3。避免强电干扰，不要跟强电一起走，无办法避开的话，能保持0.5米以上的距离效果会好些4、机箱和设备供电的交流电真实接地（485通讯线的屏蔽层用作地线），要求接地良好，防止雷击、浪涌冲击等意外情况损坏485设备5、总线上设备到设备间，尽量减少接点，接点处确保焊接良好，包扎紧密，避免松动和氧化，保证用同一连续的线材，避免产生信号反射。6、特殊情况可加装终端电阻，如距离超过100m，在总线的开始端和结束端安装120欧的终端电阻7、加装485中继器或集线器，目前市场已有很多成熟的产品可选，都具有良好的隔离功能，宇泰、科美智控都是我司常用的，选用三端全隔离效果更好。

BVVB两芯4平方铜芯电缆1卷铜重量是7.12千克。铜的密度是8.9，1卷的长度国标为100米，则2×4×8.9×100=7.12千克。

是1x16平方铜芯电缆。

理论上最大是256个，一般常见32个，主要是看芯片。支持32个节点数的芯片：SN75176，SN75276，SN75179，SN75180，MAX485，MAX488，MAX490支持64个节点数的芯片：SN75LBC184支持128个节点数的芯片：MAX487，MAX1487支持256个节点数的芯片：MAX1482，MAX1483，MAX3080～MAX3089RS-485的“节点数”主要是依“接收器输入阻抗”而定；根据规定，标准RS-485接口的输入阻抗为≥12kΩ，相应的标准驱动节点数为32个。为适应更多节点的通信场合，有些芯片的输入阻抗设计成1/2负载（≥24kΩ）、1/4负载（≥48kΩ）甚至1/8负载（≥96kΩ），相应的节点数可增加到64个、128个和256个。

铜芯1芯70平方电缆的直径是9.44毫米。根据圆面积公式S=πr²，S为70，r为半径，则r=√(70/3.14)，根据直径公式d=2r，所以直径等于9.44毫米。
