10kv高压电缆线

10kv高压电缆线路线径是不得小于80mm2 、低压部分和高压侧的电缆近郊地区不宜小于100mm2; 不在高压线的一侧,电力侧电缆沟、隧道内不宜小于80mm2 、与架空线平行或交叉时,应穿于保护管,保护范围应超出路基每侧各50mm; (三)埋设在河床下的电缆,在冻土层以下的土壤中,电缆应直接埋设在冻土层以下。电缆埋置深度应符合下列要求 1 电缆外皮至地下构筑物基础,不得小于0.3m。2 电缆外皮至地面深度,不得小于0.7m;当位于行车道或耕地下时,应适当加深,且不宜小1.0m 直埋敷设于冻土地区时,宜埋入冻土层以下,当无法深埋时可埋设在土壤排水性好的干燥冻土层或回填土中,也可采取其他防止电缆受到损伤的措施 2 直埋敷设的电缆,严禁位于地下管道的正上方或正下方 电缆与电缆、管道、道路、构筑物等之间的容许最小距离,应符合表5.3.5的规定 表 电缆与电缆、构筑物等之间的容许最小距离(m)注:1 用隔板分隔或电缆穿管时不得小于0.25m;2 用隔板分隔或电缆穿管时不得小于0.1m;3 特殊情况时,减小值不得小于50%。直埋敷设的电缆与铁路、公路或街道交叉时,保护范围应超出路基、街道路面两边以及排水沟边0.5m以上。直埋敷设的电缆引入构筑物,在贯穿墙孔处应设置保护管,管口应实施阻水堵塞。直埋敷设电缆的接头配置,应符合下列规定 1 接头与邻近电缆的净距,不得小于0.25m 2 电缆与热力管道、煤气、石油管道接近或交叉时,街道路面两边以及排水沟边0.5m以上 3 交叉 电缆与树木主干线交叉时,应穿于保护管中,保护管口伸出轨道或路面2m以外。

10kv高压电缆线的耐压试验需要根据其绝缘材料来确定。对于纸绝缘电缆,规范要求耐压试验电压为40kV,10kV电缆的U0一般为8.7,则试验电压可以选择43.5kV。而对于交联聚乙烯绝缘电缆,规范推荐采用工频交流耐压试验,试验电压为2U0,即17.4kV,时间为15或60分钟。规范要求耐压试验电压为24kV,直流耐压试验为5分钟。电缆交流耐压试验时要根据电缆的电压等级来确定。

10kV电缆直流耐压试验的电压是40kV。电缆直流耐压试验为额定电压4倍,时间是1分钟。交流工频耐压试验属于破坏性试验,电压为额定电压的2.5倍,时间为1分钟。耐压测试(puncture test)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍,不低于1000V。其加压时间:对于以瓷和液体为主要绝缘的设备为1分钟,对于以有机固体为主要绝缘的设备为5分钟,对于电压互感器为3分钟,对于油浸电力电缆为10分钟。直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流-电压特性曲线。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。

根据规程规范；10kv等级线路一般不超过半径15km，是包括支线的长度。同时供电质量，电压降是正负7%。10kv电缆敷长度有2公里，中间应引出地面设10kv的T接箱，由T箱引至变压器。根据电压损10kv线路半径15km选240mm2铝导线架空敷设，理论COSφ=0.8，末端电压降控制7%，可带负荷1150kw。各电压等级供电半径要求 供电半径取决于以下2个因素的影响 1、电压等级（电压等级越高，供电半径相对较大） 2、用户终端密集度（即：电力负载越多，供电半径越小） 0.4千伏线路供电半径在市区不宜大于300米。近郊地区不宜大于500米。接户线长度不宜超过20米，当超过250米时，每100米加大一级电缆 110kV供电线路一般不超过60km；35kV供电线路一般不超过30km。

铜芯4*10平方YC电缆1卷铜重量是35600克。国标1卷的长度为100米，铜的密度是8.9，则4*10*8.9*100=35600克。

高压电能在周围形成慈场，影响通信电缆。

铜芯VV一芯10平方电缆220v下功率为14300w。铜芯VV一芯10平方电缆的安全载流量为65A，所以功率：65×220=14300w。

一般电缆“T”连接使用不安全，连接要使用设备线夹连接，连接结实牢固做使用电缆热缩管处理，好绝缘防潮湿处理。

铜芯1×10平方电缆电流表：

平方	材质	载流量
1×10	铜	64

185平方mm*2.5A=462.5A，用185平方高压电缆。

铜芯YJV22一芯10平方电缆220v下功率为23.1千瓦。铜芯YJV22一芯10平方电缆的安全载流量为105A，所以功率：105*220=23.1千瓦。

额定电流：I=S/1.732U=3150/1.732/10=182A如果是近距离（几十米以内），铜电缆50平方毫米，铝电缆70平方毫米。如果是中距离（几百米），铜电缆70平方毫米，铝电缆120平方毫米。如果是远距离 （近千米）铜电缆90平方毫米，铝电缆150平方毫米。选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择 导线的安全载流量？为了保证导线长时间连续运行所允许的电流密度称安全载流量 一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2 安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。经济电流密度，计算比较复杂，一般是直接采用国家标准：年最大负荷小时数3000以内铝电缆1.92A/mm 铜电缆2.5A/mm 3000~5000 铝电缆1.73A/mm 铜电缆2.25A/mm 5000以上 铝电缆1.54A/mm 铜电缆2.00A/mm，架空线3000以内的铝1.65A/mm 铜3.00A/mm 3000~5000 铝1.15A/mm 铜2.50A/mm 5000以上 铝0.90A/mm 铜1.75A/mm。

铜芯YJV 1芯10平方电缆的直径是3.57mm。根据圆面积公式S=πr²，S为10，r为半径，则r=√(10/3.14)，根据直径公式d=2r，所以直径等于3.57mm。

缠绕法：多根电线相互交叉，互相缠绕。捆绑法：取足够长的铝蕊铅丝，绑粽子一样绑可靠。

变压器选3500KVA的； 10KV侧架空铝导线选LGJ-150(没考虑电源侧短路计算）；电缆铝芯3*240、铜芯3*185 19公里 就是线路了：LGJ-185的够了（考虑了电压降，没考虑电源侧的短路稳定性，只要满足下方变压器的需求，导线的粗细主要决定于电源侧短路稳定核算了，但这种供电系统一般部怎么考虑了。

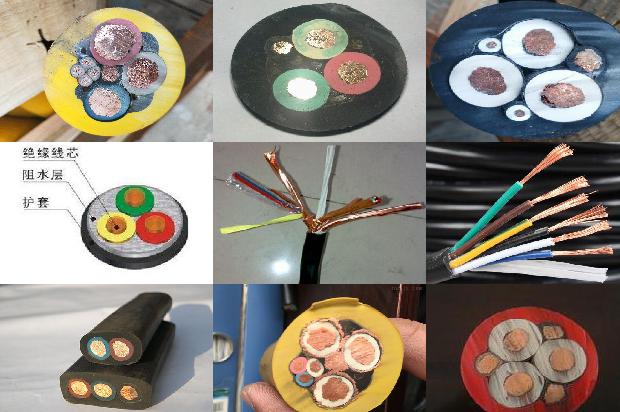

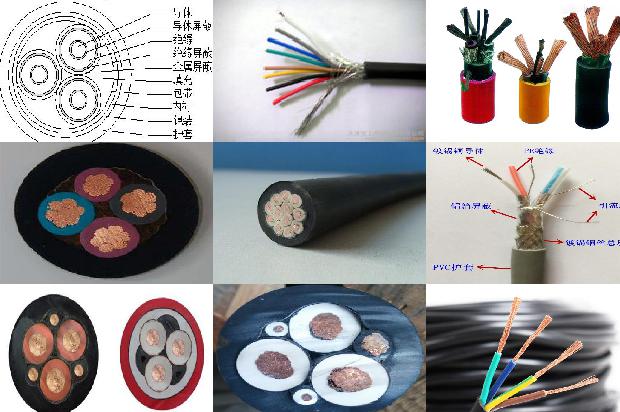

1KV的低压电缆和6/10kV，8.7/10kV的中压电缆，前者是电压等级1kV，常用产品有：VV/YJV聚氯乙烯/交联聚乙烯绝缘绝缘聚氯乙烯护套电力电缆：结构：导体+绝缘+填充+绕包带+护套VV22/YJV22聚氯乙烯/交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆结构：导体+绝缘+填充+（绕包带）+内衬层+钢带+外护套中压YJV-6/10kVYJV-8.7/10kV交联聚乙烯绝缘绝缘聚氯乙烯护套电力电缆，结构：导体+内屏蔽+XLPE+外屏蔽+铜带屏蔽+填充+无纺布+护套中压YJV22-6/10kVYJV22-8.7/10kV交联聚乙烯绝缘绝缘钢带铠装聚氯乙烯护套电力电缆，结构：导体+内屏蔽+XLPE+外屏蔽+铜带屏蔽+填充+无纺布+内护套+钢带+外护套。

10kV线路的允许容量约6MVA，计算可知其线路允许电流大约340A。负荷计算公式：功率=1.732乘以10kv乘以电流。根据相关规范（GB50293-1999），10KV线路转接容量应不大于15000KVA，按P=1.732 X U X I计算，I=15000KVA/10KV 1.732=866A。其实该容量还和负荷侧用电负荷及10KV线路的导线线径有关。10kv的高压线路所带负荷容量为3000kw至5000kw，根据负荷计算公式：功率=1.732乘以10kv乘以电流，可得电流在173A至288A之间。而且10KV线路转接容量应不大于15000KVA，按P=1.732 X U X I计算，I=15000KVA/10KV 1.732=866A。扩展资料：10kV的城区内高压配电线路大多数采用带有绝缘外皮的导线，但即使有绝缘外皮也需要用一个或几个瓷瓶来对线杆或铁塔进行绝缘。35kV及以上的高压输电线路则采用导线，因电压等级的不同使用更多的瓷瓶进行绝缘。可以通过观察身边的线路就可以直接看出来。由于各地区的等级不同，不同地区相同电压等级的线路瓷瓶串中瓷瓶的个数也有不同。

11千瓦的3相电机1000米距离要用25平方的3芯铜电缆线。11KW电机的额定电流为I=P/(1.732Ucosφ)=11/(1.732x0.38x0.75)=22A（用标准三相市电电压计算，cosφ是负载功率因数，一般电动机取0.75 ）。电机允许的最大电压损失率按7%计算为：380V×7%=26.6V。单相每相线电压降为：U＝26.6V/1.732=15.4V。导线允许的最大电阻为：R＝U/I＝15.4V/22A≈0.7Ω。距离：L＝1000米，铜线电阻率：ρ＝0.0172Ωmm2/m。则可估算导线截面积为：S＝ρ×L/R＝0.0172×1000/0.7≈24.6mm2。工程上用的铜导线，以截面积（平方毫米）区分其规格有：（1.5；2.5；4；6；10；16；25；35；50；70；95；120；150；185）等。因此可选用25平方的铜线。铝线一般比铜线选大一个等级，因此可选用35平方的铝线。电缆的选择还与线路敷设形式以及电缆的使用环境温度有关。如果电缆是穿管埋地敷设，且环境温度较高，应选35平方的铜线才安全。如果用铝线，应选50平方。

容易起火，因为七芯电缆线电工只接三芯容易使线路超负荷。因为一定材料和一定大小横截面积的电线有一定的安全载流量。如果通过电线的电流超过它的安全载流量，电线就会发热。超过的越多，发热量越大。当热量使电线温度超过250℃时，电线橡胶或塑料绝缘层就会着火燃烧。如果电线"外套"损坏，还会造成短路，火灾的危险性更大。另外，如果选用了不合规格的保险丝，电路的超负载不能及时发现，隐患就会变成现实。

100米240五芯电缆的线损大概是多少以380V电压长度100米电功率300KW240 平方毫米铜芯电缆的电损耗计算为例，说明100米240平方铜芯电缆线损耗电：假设负载电流600A计算，每根240平方铜芯电线的线阻值：R＝ρ×L/S＝0.0172×100/240＝0.007167(Ω)每根240平方铜芯电线损耗的电压降：U＝RI＝0.043×600＝4.3(V)末端线与首线(2根线)的损耗电压：U＝4.3×2＝8.6(V)3根相线（俗称火线）的损耗功率：P＝(I×I×R)×3＝(600×600×0.007167)×3＝7740.36(W)≈7.74036（KW）。

裸软导线-1.3%；绝缘导线-1.8%；电力电缆-1.0%；控制电缆-1.5%。

高压35KV（架空绝缘线-架空绝缘电缆）35千伏高压35KV（架空绝缘线-架空绝缘电缆）35千伏。

VV22-5×10平方铜芯电缆220v下功率为12100瓦。VV22-5×10平方铜芯电缆的载流量为55A，则55×220=12100瓦。

查ZR-YJV电缆载流量表，4x10平方铜芯ZR-YJV电缆额定电流是65安。

区别不大，主要在于户外的有防雨伞裙，户内的没有。户外电缆有：电力电缆、架空电缆，有高压、低压 1：由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线 2：通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征 分类 电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等。

100kw发电机用95平方毫米铜线100千瓦要是全都是三相的话 估算250A，95 的电缆穿管的话最大载荷192A，120 以上的的线比较保险。根据功率公式P=1.732UIcosφ有I=P/(1.732Ucosφ)=100/(1.732x0.38x0.85)=178A通过电缆安全载流量表，可知95平方的铜线对应的安全载流量为185A，满足使用要求，因此可选用95平方铜电缆。

铜芯1×10平方ZR-YJV电缆1米铜重量是0.09千克。

铜的密度是8.9，则1×10×8.9×1=0.09千克。

根据《电气装置安装工程电气设备交接试验标准》电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。按要求对电缆做交接直流耐压试验；新敷设的电力电缆投入运行3~12个月，一般应做1次直流耐压试验，以后再按正常周期试验；除自容式充油电缆线路外，其他电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。

1×10平方铝芯电缆700米铝重量是18.9kg，铝的密度是2.7，则1×10×2.7×700=18.9kg。

高压电缆是用的钢芯铝绞线。
