国标电力电缆

国标电力电缆执行标准:GB/T 11017;127/220KV、290/500KV。XLPE电缆有极佳的气性能,介质损耗比纸绝缘和PVC绝缘都要小,XLPE电缆的电容也小。国标电线电缆:就是完全按照国标来生产的电线。一般家用、常见的电线都是标准规格性能的,国标规定了常见的5种规格性能。国标电线:就是完全按照国标来生产的电线。国标在电线的外观标准、机械强度、护套的绝缘、线阻、高低温冲击等方面有具体的规定。一般电线规格根据截面有:0.75、1.0、1.5、 2.5、 4、6、10、16、25、35、50、70、95、120平方。直径单芯硬导体无护套电线,执行标准是GB/T5023.3-2008。额定电压450/750V及以下聚氯乙烯绝缘电缆。导体长期允许工作温度不超过105°C。敷设时环境温度应不低于0°C。5、敷设时弯曲半径:三芯电缆不小于电缆外径15倍。国标电线电缆:电线电缆是传输电能、电信号和实现电磁能转换的线材产品。电缆通常由传输电力或电信号的缆芯和起到保护、绝缘作用的护套组成。只含有一条缆芯而且直径较细的电缆通常被称为电线。也有些电线没有绝缘护套,被称为裸线。电缆中的缆芯由导电性能良好的金属材料制成,通常使用铜(导电性能良好)或铝(成本较低)。国标电线电缆:即谱电缆有3种颜色,顺序是:红、黄、蓝、绿、黑、白、棕、双色(黄绿)。

国标电力电缆的用途是用以传输电(磁)能,信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆,它可定义为:由下列部分组成的集合体;一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。电力电缆的规格一般是:3+2、4+1、5、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500等。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下,直流电缆组件与组件之间的串联电缆。组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。直流配电箱至逆变器之间电缆。以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。国标:通用电缆均为交流电缆,三。光伏电站的逆变器连接电缆组成:将光伏系统的直流电源连接到逆变器,逆变器的组串至逆变器,因此电缆组串至逆变器,输入输出单箱,电抗器,交流电缆电缆的组成。

25铜芯4×1.5平方YJV电缆的载流量是13安。

13.45KG/M。

桥架与线槽存在很大的区别，主要有：桥架主要用于敷设电力电缆和控制电缆，线槽用于敷设导线和通讯线缆；桥架相对大（200×100到600×200)，线槽相对较小；桥架拐弯半径比较大，线槽大部分拐直角弯；桥架跨距比较大，线槽比较小；固定、安装方式不同；在某些场所，桥架没盖，线槽通常全是带盖封闭的线槽来走线，桥架则是用来走电缆的。

环境温度为35℃，1×2.5平方铜芯BV电缆的电流是29A。

2.5平方铜线可以带3500到5500瓦。一般铜线截面积是2.5毫米，从铜线经过的电流一般是在16安到25安之间，在220伏的电路中进行计算电压x电流=功率，套入公式为220伏×16安或25安=3500或5500瓦。2.5平方电线直径大概是1.78mm，但由于市场上电线有很多种，并且在质量以及使用材料等方面都会有一定差异，所以具体直径是多少，还需根据电线实际情况来定。同时，我们在选择电线规格的时候，可以根据使用需求以及家庭用电情况来，这样才能避免出现短路的现象。

这1.5国标电线100米能带3千瓦。市电的电压是220V，一个千瓦的电流约为4.5A，1.5平方毫米的全铜电线专，可以承受通过属电流是9A左右。所以，1.5的铜线可以接2KW，1.5的铝线1500W。家用电线的载流一般是单相的，其大能成受的功率（Pm）为：以1.5平方毫米为例：Pm=电压U×电流I＝220伏×22安＝4840瓦。取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦。

一般电缆的损耗怎样计算理论上只能取个适当的系数，如金属1.01~1.02，非金属1.04~1.05。要确切的得称重收集数据并总结归纳可得。电缆线用电损耗如何计算?如现用YJV22-3*150+1*70电缆线。电缆电阻的计算：1、铜导线的电阻率为：0.0175hexun1Ω·m，根据公式：R=P*L/S(P电阻系数.L长度米.S截面平方毫米)，电缆的电阻为、根据用公式P=I2R计算功率损耗。

电力BV线与电力YJV电缆的使用区别 BV线用途 一般用途单芯硬导体无护套电缆，适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线 YJV电线电缆用途：适用于额定电压为（U0/U)0.6/1-26/35kv电力线路输配电用。用于管道，托盘和直接埋藏在地面。

国标2.5平方电缆线是2乘2.5家庭常用的2.5平方的电线，一般都是指护套线，国标电线的护套线皮子上都标有2×2.5的字样，或3×2.5的字样，护套线有几根就是几乘以。如果是铜塑线的话，基本上常干活的工人，一看到电线的线皮子就知道是不是好线，一般成捆电线的商标上会标有多大平方的电线，但具体是不是国标线，得是懂行的人，或者是卖家才能知道。

铜芯1x16平方电缆220v下功率为26.4千瓦。铜芯1x16平方电缆的安全载流量为120A，所以功率：120x220=26.4千瓦。

是4x240平方铜芯ZR-YJV电缆。

4x120平方铜芯ZR-YJV电缆的直径是24.73毫米。根据圆面积公式S=πr²，S为480，r为半径，则r=√(480/3.14)，直径等于24.73毫米。

VLV22三芯16平方铝芯电缆380v下功率为28.53kw。VLV22三芯16平方铝芯电缆的载流量为51A，三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732×380×51×0.85=28.53kw。

10Kv与35KV电力电缆平行敷设时的最小距离应在300㎜以上为宜。

是铜芯3*185平方VV22电缆。

户外使用的电力电缆一般可用15－40年电缆因其使用环境不同造成使用寿命有很大差异。特种设备或条件比较恶劣的地方一般要求使用特种电缆，比如耐油、耐辐射（核电电缆）、耐紫外线、浸水等等（主要是绝缘和护套材料的差别）。

一般设计使用周期在15~40年。目前市场上面电缆偷工减料的比较多，当然使用时间更没的提了。

2x6平方铝芯VLV22电缆的直径是3.91mm。根据圆面积公式S=πr²，S为12，r为半径，则r=√(12/3.14)，直径等于3.91mm。

4平方多股铜芯线一般是19根铜丝。

185电缆外径是15mm左右，找电缆网表示这185指的是电缆单根导线的横截面积，单位为平方毫米。常见电线电缆标称截面（平方毫米）规格有：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、120、 150、 185、240、300、400、500、630、800等。电缆（electric cable；power cable）：通常是由几根或几组导线组成，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。

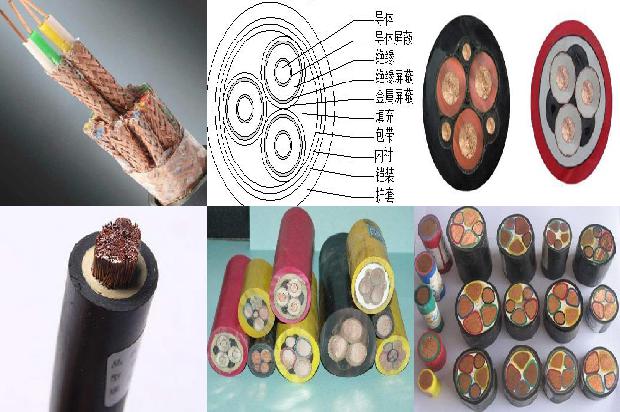

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。1、线芯线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。2、绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。3、屏蔽层15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。4、保护层保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。扩展资料一、按电压等级分按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆 (110千伏以上)、超高压电缆(275～800千伏)以及特高压电缆(1000千伏及以上)。此外，还可按电流制分为交流电缆和直流电缆。二、按绝缘材料分1、油浸纸绝缘电力电缆 以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。2、塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。3、橡皮绝缘电力电缆 绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

2.5平方的国标电线直径是1.785毫米2.5平方导线的直径：半径*半径*3.14=面积（2.5/3.14）=0.796178343根号0.796178343=0.892288262半径0.892288262*2=1.7845毫米直径1.785差不多。

铝芯又不带铠的电缆现在用的少了，估计20元左右。

国标电线就是完全按照国标来生产的电线。一般家用、常见的电线都是标准规格性能的，国标规定了常见的5种规格性能。国标电线的衡量标准如下：1、外观标准，电线上必须有认证标志、制造商、线径等 地线用黄绿色绝缘层。2、机械强度。3、护套的绝缘(一般大于100MΩ)和耐压强度(500V以下1500V)。4、线阻(一定的线径、电导率、长度下不大于一定的电阻)。5、高温冲击150度下，低温-30度下电线不得出现开裂等。

120平方的铜线，一米的重量大概是在1068克左右。

其实这个也是有计算公式的，我们在计算的时候直接使用整个铜线的体积来乘以铜线的密度，一般铜线的密度是8.9克每立方米。120平方的铜线在日常生活当中应用的并不是特别的广泛，这种型号的铜线通常只有在一些大型的机械公司用的会比较的多，普通家庭基本上都是用的2.5平方或者是4平方的铜线。

直埋敷设于非冻土地区时，电缆埋置深度应符合下列规定：(1) 电缆外皮至地下构筑物基础，不得小于0.3m。(2) 电缆外皮至地面深度，不得小于0.7m；当位于车行道或耕地下时，应适当加深，且不宜小于1m。详见国标GB50217-94 (5 电缆敷设)直埋电缆direct burial cable是按照规范的要求，挖完直埋电缆沟后，在沟底铺砂垫层，并清除沟内杂物，再敷设电缆，电缆敷设完毕后，要马上再填砂，还要在电缆上面盖一层砖或者混凝土板来保护电缆，然后回填的一种电缆敷设方式。

非标6平方的铜芯电缆线可以当4平方的铜芯电缆线使用，4平方的电缆线明线敷设安全截流量约39A。非标6平方的铜芯电缆相当于12平方铝线，国标只有是10平方，所以6平方铜线可代替10平方铝线。6平方导线单股直径为2.76mm左右，又遇到险的检验项目为每米长直流电阻值，所以一般6平方导线单股直径比2.76mm稍小。

铝芯5*50平方YJLV22电缆在空气中安全电流是128A。

铜芯3*25平方YJV22电缆300米铜重量是200250克，铜的密度是8.9，则3*25*8.9*300=200250克。
