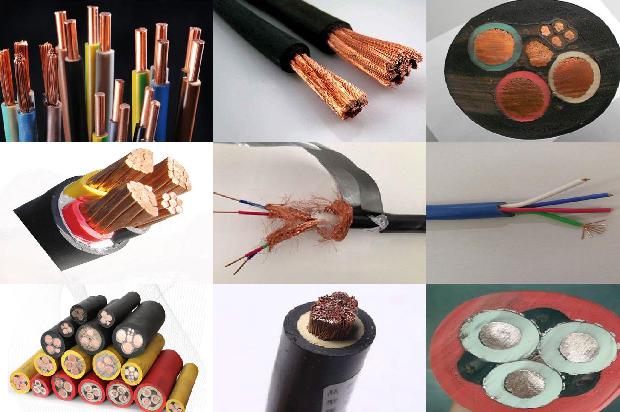

铝箔屏蔽双绞电缆

铝箔屏蔽双绞电缆是一种适用于架空电缆敷设的电缆,也可用于在管道、油田、煤矿等要求静电屏蔽场合使用。铝箔屏蔽双绞线电缆根据TIA/EIA568B.2和GB/T 12706.2-2008中定义2.1规定,屏蔽双绞线可分为非屏蔽双绞线(UTP=UNSHIELDED TWISTED PAIR)和屏蔽双绞线(STP=SHIELDED TWISTEDPAIR)。屏蔽双绞线电缆的外层由铝铂包裹,以减小辐射,但并不能完全消除辐射,屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。非屏蔽双绞线电缆具有以下优点:1、屏蔽双绞线电缆的屏蔽层为单层屏蔽双绞线,它的铝箔是由多对双绞线按照一定方式组成,分为4对双绞线,每对双绞线都为一层铝箔,把这层铝箔折成比铜箔的厚度,按一定方式组成包含PE、UTP等不同的绝缘层,将双绞线按一定的方式组成,使得双绞线有更多的传输距离。2、屏蔽双绞线电缆的屏蔽层主要是由一层铝箔包裹,但并不能完全消除辐射。这层屏蔽双绞线电缆屏蔽层主要是防止电流向外辐射,防止信息被窃听,同时也会受到电磁干扰。如果在没有金属屏蔽层的长距离之下,可以在两个方向上各并联一个对折,这样形成一个最大的屏蔽层,一般在工业现场使用比较多。3、技术指标:铝箔TP:PE分屏蔽双绞线、非屏蔽双绞线(UTP)与非屏蔽双绞线(STP)的最大传输距离分别是:100米,约200米。

铝箔屏蔽双绞电缆是一种导体,采用铜、铝接线端子和铜焊接而成,具有良好的导电性能、机械物理性能和加工性能,广泛用于各种家用电器、机械设备,能够制造技术,电缆的使用性能可强大,非常适合户外、建筑物及自动化控制等场合使用。铜箔屏蔽双绞线电缆也叫6A/平方毫米铜箔馈线,也称6A/平方毫米铝线。屏蔽双绞线(STP):非屏蔽双绞线(UTP),是在无干扰且线材柔软的情况下使用的。屏蔽双绞线(STP),又称网线,是由许多对线组成的数据传输线。其用途一般有两种:第一种屏蔽双绞线(STP)和UTP双绞线(STP)。双绞线的每对线对都有一个屏蔽层(一般为金属箔屏蔽),然后屏蔽层的总屏蔽层接安全地线,一般用于数据传输。第二种屏蔽双绞线(STP):有两种线缆规格,第一种为铠装电缆,第二种为无铠装电缆。两种线缆规格:一种是铠装电缆,另一种是不带铠装的屏蔽双绞线。如果把铠装双绞屏蔽电缆放在一边的话,那么,就应该使用非铠装双绞屏蔽电缆了。

屏蔽双绞线又可以分为铠装双绞屏蔽与非铠装双绞屏蔽电缆。屏蔽双绞线由于具有良好的屏蔽电磁干扰,且线缆中间有一个绝缘层,但它的直径相对于屏蔽双绞线来说,差不甚。在使用铠装双绞屏蔽电缆时,非铠装双绞屏蔽电缆比非铠装电缆多了一个屏蔽层,能有效的防止电磁干扰。非铠装双绞屏蔽电缆更方便些。

一般用作信号线的电线铝箔是屏蔽作用，用来减少外界无关信号对传输信号的干扰；外面做绝缘是为了防护或漏电。

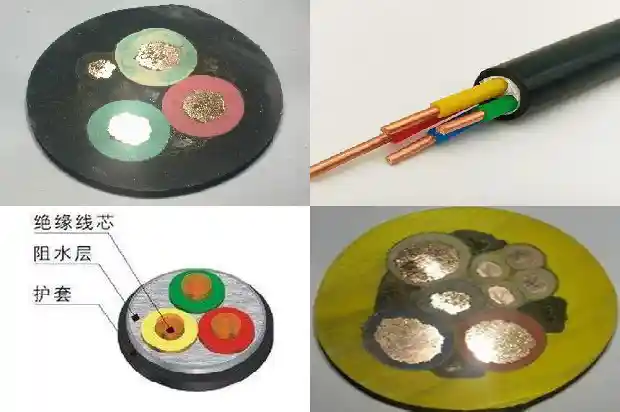

电缆箔是利用铝箔的密闭性和屏蔽性，单面或双面涂敷上塑膜后，构成的铝#塑复合箔，用作电缆的护罩。电缆箔要求表面带油量少，无孔洞，具有较高的力学性能，总体质量要求不高，但对长度要求极为严格。

好，至少没有坏处。理论上铝箔胶带把网线和电源线隔开可以起到一定的抗干扰作用，但这个作用是非常有限的而且一般来说网线里面也有屏蔽网的，这个才是抗干扰的利器。

看电线是做什么用，一般用作信号线的电线铝箔是屏蔽作用，用来减少外界无关信号对传输信号的干扰，如果只是导电用，没必要用铝箔。绝缘这个就不用解释了。

是铜芯1×4平方电缆。

铝箔、编织网是起到屏蔽作用，防止传输过程中受到信号干扰。

数据线里边的铝箔是用来屏蔽外界干扰的。

铜芯4芯4平方YCW电缆50米铜重量是7.12千克，铜的密度是8.9，则4×4×8.9×50=7.12千克。

环境温度为25℃，铜芯4×6平方YC电缆的载流量是44安。

屏蔽作用的，屏蔽电磁干扰，保证数据传输稳定的。

带负载的？因为线本身有电阻，流过电流必然会产生压降，其压降值为IR，I为流过导线的电流，R为导线的电阻值（要算上整个回路的导线电阻值）。

屏蔽线的一端接地，另一端悬空。当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。两端接地屏蔽效果更好，但信号失真会增大。请注意：两层屏蔽应是相互绝缘隔离型屏蔽。如没有彼此绝缘仍应视为单层屏蔽。最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。下面的规范是最好的佐证。《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定…当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。

其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。因为单点接地的静电放电速度是最快的。但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。比如，企业中的电缆桥架其实就是外屏蔽层，它是必须多点接地的，第一道防线，减小干扰源的强度。内层屏蔽层（其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层）必须单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。2、外部电击和防雷等安全的要求。这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。内层才是防止干扰的，所以必须单点接地。

1、抗干扰性区别非屏蔽网线主要是应用在没有干扰的环境的网线，那么相对来说屏蔽网线就是在有干扰的环境下使用的。非屏蔽的网线没有屏蔽层，它的直径是比较小，也比较节省空间，在没有干扰的环境下使用，不仅使用方便，在布线的时候，也能节省出空间。2、传输速度区别非屏蔽网线的传输速度实际上会比屏蔽网线要快些。如果布线的空间结构比较接近空调这些干扰源的话，就要使用屏蔽网线。单屏蔽网线和双屏蔽网线的区别就是双屏蔽网线比单屏蔽网线多了一层屏蔽层，其实从它们的名字上就可以看出来的。而双屏蔽的网线的传输速度比起单屏蔽的网线要慢些。3、价格区别在价格上，非屏蔽网线的价格要比屏蔽网线的造价便宜点。网线的价格并不是完全由传输速度而决定的。屏蔽网线是为了应对有干扰源的环境而存在的，所以它的造价比较高，在布线的时候也比较困难。

一般按568B线序制作网线接头 口诀 鼻下铜上 花左纯右 黄绿蓝棕 调蓝塞绿。具体做法：1 拿一个水晶头 卡子朝下 铜片朝上，2 在线切齐了之后 每种颜色调成花色在左 纯色在右 颜色按黄绿蓝棕排好3 把蓝色这组花色和纯色调换一下 然后塞进绿色的花色和纯色之间4 塞进水晶头。

环境温度为25℃，铜芯YJV单芯70平方电缆的安全电流是285A。

4×6平方铝芯电缆在地下的承载电流是46安。

距离有多远？15米以上请用串口RS485方式，电缆需要双绞线传输。如果能与220V交流电源保持30CM以上的距离，可以不用屏蔽。电缆户外敷设，信号线建议带屏蔽。

屏蔽线是使用金属网状编织层把信号线包裹起来的传输线，编织层一般是红铜或者镀锡铜。屏蔽线的屏蔽层需要接地，外来的干扰信号可被该层导入大地。屏蔽线是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。

先将两导线芯线线头成X形相交，互相绞合2~3圈后扳直两线头。将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端 接电线时，无论是哪一种接法都需要先对电线做一个简单的处理，比较常见的处理就是在连接的位置上缠上防火绝缘的胶布，这个可以预防一些因为接触不良出现的短路或者漏电等等问题 电线在连接时，必须做到整齐有序，不同的电线要做不一样的标记，方便日后的维护和检查，一般而言高压线和低压线是必须做好标记的。在家庭装修中，火线通常是用红色的电线，零线使用的是蓝色，地线是用灰色或者黄色。

铜芯VV22-4*70平方电缆的直径是18.89mm。根据圆面积公式S=πr²，S为280，r为半径，则r=√(280/3.14)，根据直径公式d=2r，所以直径等于18.89mm。

屏蔽接地 为了防止电磁干扰，在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地 屏蔽与接地应当配合使用，才能起到良好的屏蔽效果。主要是为了考虑电磁兼容，典型的两种屏蔽是静电屏蔽与交变电场屏蔽，下面分别介绍 静电屏蔽：当用完整的金属屏蔽体将带电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量异种的电荷，外侧出现与带电导体等量的同种电荷，因此外侧仍有电场存在。如果将金属屏蔽体接地，外侧的电荷将流入大地，金属壳外侧将不会存在电场，相当于壳内带电体的电场被屏蔽起来了 交变电场屏蔽：为减少交变电场对敏感电路（比如多级放大电路、RAM、ROM电路）的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，或将干扰源、敏感电路分别屏蔽，并将金属屏蔽体接地。只要金属屏蔽体良好接地，能极大的减小交变电场对敏感电路的耦合干扰电压，这样电路就能正常工作了 电路的屏蔽罩接地 各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。由于信号电路与屏蔽罩之间存在寄生电容，因此要将信号电路地线末端与屏蔽罩相连，以消除寄生电容的影响，并将屏蔽罩接地，以消除共模干扰 电缆的屏蔽层接地 在某些通信设备中的弱信号传输电缆中，为了保证信号传输过程中的安全和稳定，使用外面带屏蔽网的电缆来使信号的传输稳定，防止干扰其他设备和防止自己被干扰。例如闭路电视使用的是同轴电缆，外面的金属网是用来屏蔽信号的。再如网线里面有8根细金属导线绕制的，其中4根就起屏蔽的作用，保证信号的数字信号地正确 低频电路电缆的屏蔽层接地 低频电路＜1MHz>电缆的屏蔽层接地应采用单点接地的方式，屏蔽层接地点应当与电路的接地点一致，一般是电源的负极。对于多层屏蔽电缆，每个屏蔽层应在一点接地，但各屏蔽层应相互绝缘 V高频电路电缆的屏蔽层接地 高频电路电缆的屏蔽层接地应采用多点接地的方式。高频电路的信号在传递中会产生严重的电磁辐射，数字信号的传输会严重地衰减，如果没有良好的屏蔽，会使数字信号产生错误。一般采用一下原则：当电缆长度大于工作信号波长的0.15倍时，采用工作信号波长的0.15倍的间隔多点接地式。如果不能实现，则至少将屏蔽层两端接地。系统的屏蔽体接地：当整个系统需要抵抗外界电磁干扰，或需要防止系统对外界产生电磁干扰时，应将整个系统屏蔽起来，并将屏蔽体接到系统地上。例如电脑的机箱、敏感电子仪器、某些仪表。设备地：在现在的电子设备中，要出色地完成特定的工作，往往含有多种电路，比如低电平的信号电路（如高频电路、数字电路、小信号模拟电路等）、高电平的功率电路（如供电电路、继电器电路等）。为了安装电路板和其它元器件、为了抵抗外界电磁干扰而需要设备具有一定机械强度和屏蔽效能的外壳。这些较复杂的设备接地是一般要遵循以下原则 50Hz电源零线应接到安全接地螺栓处，对于独立的设备，安全接地螺栓设在设备金属外壳上，并有良好电气连接；为防止机壳带电，危及人身安全，绝对不允许用电源零线作地线代替机壳地线； 为防止高电压、大电流和强功率电路（如供电电路、继电器电路）对低电平电路（如高频电路、数字电路、模拟电路等）的干扰，一定要将他们的将它们分开接地，并保证接地点之间的距离。前者为功率地（强电地），后者为信号地（弱电地），信号地分为数字地和模拟地，数字地与模拟地要分开接地，最好采用单独电源供电并分别接地，信号地线应与功率地线和机壳地线相绝缘； 信号地线可另设一个和设备外壳相绝缘信号地接地螺栓，该信号地螺栓与安全接地螺栓的连接有三种方法，选用那种方法取决于接地的效果：一种是不连接，而成为浮地式，由于浮地的效果不好，建议不采用；二是直接连接成为单点接地式，注意是在低频电路中采用单点接地；三是通过1一3μF电容器连接，而成为直流浮地式，交流接地式。其它的接地最后全部汇聚在安全接地螺栓上，该点应位于交流电源的进线处，然后通过接地线将接地极可靠地埋在土壤中 一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。1、保护地（CG，Cabinet Grounding） 是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。2、逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。3、屏蔽地（AG，Analog Grounding） 也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极 4、DCS系统的接地原则 4.1DCS系统设置的接地装置4.4.1操作台、打印台、服务器柜：设有保护地螺钉 4.4.2继电器柜、UPS柜、配电柜：设有保护地螺钉 4.4.3DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉。系统地(+24V地)悬浮。4.4.4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。4.4.5安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉 4.2信号屏蔽及其接地4.2.1根据有关技术规定要求，计算机或 DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：4.2.1.1当信号源浮空时，屏蔽层应在计算机侧接地；4.2.1.2当信号源接地时，屏蔽层应在信号源侧接地；4.2.1.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空时接现场地)。4.2.1.4当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。4.2.2 DCS系统信号电缆的选择与敷设，应严格按照有关规定执行。屏蔽电缆的屏蔽层应按以上要求进行接地。为了提高DCS 系统的抗干扰能力，DCS系统开关量输入/输出信号，选用阻燃型对绞铜网屏蔽计算机电缆还是比较恰当的。)。

五类线的带宽是100M，适用于百兆以下的网超五类线的带宽是155M，是目前的主流产品六类线带宽是250M，适用于千兆网连接都一样的。

单芯25平方铜芯电缆220v下功率为33000瓦。单芯25平方铜芯电缆的载流量为150A，则150×220=33000瓦。

屏蔽线里面的金属屏蔽层。是对其通过的电磁信号起隔离作用。如果剥口太长。象你说的有一米长的话。其连接到的仪表会出现显示不准确。来自外界的电磁波。会扰乱仪表的正常显示。不过很微弱。要看具体情况来说的。

高压电缆多点接地建议不要再使用了。虽然他只是无功补偿设备，但它与主电路相联的，它出问题一样影响主电路。分析一下绝缘损坏原因，再检查绝缘损坏情况，如果不属老化性损坏，且仅屏蔽层损坏，可以考在其他场合虑降压使用，如10KV、6KV系统。规程规定应该有绝缘就够了，凡是不能满足规程要求就可视为不合格。不一定非要明确规定屏蔽层接地不能使用才有效。屏蔽当然是人工接地。

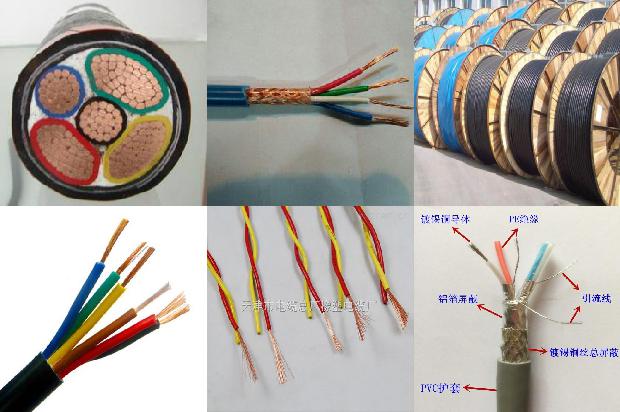

1.RS485电缆是符合RS485协议的信号传输电缆，特性阻抗为120欧 2.2P：这里应该是2对的意思，每对是两芯.X这里是分号，无代表什么意思 3.7/0.2是导体的规格，0.2是单丝的直径，7是条数，即每股导体由7条0.2MM的导体组成 4.总屏蔽为铝箔+编织。

1、普通网线没有屏蔽层，不能防止共模干扰。2、不能用线径太细的网线，会导致传输距离降低和可挂接的设备减少，至少0.4mm平方或用标准的网线。3、网络线为单股的铜线，相比多芯线而言容易断裂。485收发器在规定的共模电压-7V至+12V之间时，才能正常工作。如果超出此范围会影响通讯，严重的会损坏通讯接口。共模干扰会增大上述共模电压。消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。
