屏蔽双绞通讯电缆

屏蔽双绞通讯电缆是使用屏蔽双绞线作为传输介质的一种线缆。

非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。通讯线缆有五类、超五类和六类,其中非屏蔽双绞线属非屏蔽双绞线。通讯电平为双绞线径(约0.5mm)、超五类为六类线缆径(约0.5mm),重量计算:重量=比重体积,铜密度=8.9103kg/m3。绝缘和保护层采用化学方法,护套采用化学方法。电缆绝缘和保护层采用化学方法,该电缆中的线芯按机械性能要求采用柔软的交联聚乙烯,氟塑料和硅橡胶就遵循该型号,保护层采用防老化的橡皮保护,由多股铜丝绞合而成。在线路设计要求,铜丝的每芯线心护套采用耐高温导热硅胶,连接器的每芯线心,长度为100mm。绝缘层、护套、屏蔽层采用防老化橡皮护套,由热塑性树脂、热敏胶复合带、防火涂料、抗老化特性的护套组成。护套采用耐高温(最低-100°C),90°C高温 一般采用耐高温(最低-100°C)。护套等一般采用天然橡胶、氯丁橡胶、氯丁橡胶混合物。注 :由于聚乙烯物理性能不同,氟橡胶的电性能和氯丁橡胶的阻燃性能比聚氯乙烯好,但氯丁橡胶的阻燃性能提高非常明显,使得氟橡胶的电性能和机械性能远远高于氟橡胶的标准。在民用中,氟橡胶是较好的。由于在80°C高温下,氟橡胶的分解和流动具有一定的阻止作用,足够检测出所选用的氟橡胶材料的性能。其应用范围是氟橡胶的自由温度范围:约-50°C 在300°C下,含氟单体共聚成的共聚体。

屏蔽双绞通讯电缆是使用平衡传输电缆作为传输带宽的媒体被广泛应用,例如新一代的RS485/422、令牌环、电视信号的绕组网络、无线传输。它使用双绞线作为传输介质来组网,网线由一定距离长的双绞线与RJ45头组成,双绞线有三种四对线,四对线和五类线,五类线和超五类线。根据双绞线电缆的传输频率不同,双绞线电缆线又分为屏蔽双绞线电缆和非屏蔽双绞线电缆。屏蔽双绞线电缆线外皮上就有标注,四对线两两两两芯。电缆线外皮上就有标注。比如过去一般的电缆线外皮上就有标注。电力电缆在实际工程中是不允许敷设端口的。一般情况下(1)必须有备用线,这个是指备用线的存在。(2)备用线的制作中除了提升关键的需要3项,核心线的制作工艺也是非常的不同,一般的25项和35项都可以直接使用。如果在工程中需要使用,就必须有备用线,这个是指备用线的使用寿命,在工程布线中使用的时候就要在15年以上。(3)制作屏蔽双绞线的作业人员,必须要有相关的安全技术措施和规范,这也是为了防止在布线过程中受到意外的伤害。(4)制作需要注意以下几点:1、 屏蔽和非屏蔽双绞线是由不同厂家生产工艺制造而成的,屏蔽双绞线是由多对双绞线一起包在一个绝缘电缆套管里的,在电缆套管中它们可以通过编织装置在电缆长度不等的不同通道上意外地出现信号传输,这种电缆一般都是为了更好地保证信号传输质量。2、 屏蔽双绞线电缆的屏蔽层要分开,而且屏蔽层要分得比较大,从而避免外部电磁干扰进入屏蔽体内,所以在一定的距离内也要加上屏蔽层,主传输通道的最远距离为15 s~20cm,有条件的要加屏蔽,且较好不使屏蔽双绞线受到机械损伤。

超五类双绞线是采用4个绕对和1条撕裂绳（rip cord），线对的颜色与五类双绞线完全相同，分别为白（橙）/橙、白（绿）/绿、白（蓝）/蓝、白（棕）/棕。超五类双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

非屏蔽双绞线的优点：（1）无屏蔽外套，直径小，节省所占用的空间；（2）重量轻，易弯曲，易安装；（3）将串扰减至最小或加以消除；（4）具有阻燃性；（5）具有独立性和灵活性，适用于结构化综合布线。（6）非屏蔽双绞线，安装简单，实际使用效果好。非屏蔽双绞线的缺点：除组成双绞线线对的两条绝缘铜导线要按要求进行扭绕外，标准双绞线电缆中的线对之间也要按逆时针方向进行扭绕。否则将会引起电缆电阻的不匹配，限制了传输距离。

是铜芯YJV 1芯2.5平方电缆。

MODBUS协议用的通讯电缆，是2芯 电压 一正一负所有通讯模块都是 正接正 负接负四芯电缆：考虑是否要给通讯模块供电 24Vdc一般买RVVP 4x1.0。

铜芯4芯25平方ZR-YJV电缆400米铜重量是356kg，铜的密度是8.9，则4*25*8.9*400=356kg。

屏蔽接地 为了防止电磁干扰，在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地 屏蔽与接地应当配合使用，才能起到良好的屏蔽效果。主要是为了考虑电磁兼容，典型的两种屏蔽是静电屏蔽与交变电场屏蔽，下面分别介绍 静电屏蔽：当用完整的金属屏蔽体将带电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量异种的电荷，外侧出现与带电导体等量的同种电荷，因此外侧仍有电场存在。如果将金属屏蔽体接地，外侧的电荷将流入大地，金属壳外侧将不会存在电场，相当于壳内带电体的电场被屏蔽起来了 交变电场屏蔽：为减少交变电场对敏感电路（比如多级放大电路、RAM、ROM电路）的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，或将干扰源、敏感电路分别屏蔽，并将金属屏蔽体接地。只要金属屏蔽体良好接地，能极大的减小交变电场对敏感电路的耦合干扰电压，这样电路就能正常工作了 电路的屏蔽罩接地 各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。由于信号电路与屏蔽罩之间存在寄生电容，因此要将信号电路地线末端与屏蔽罩相连，以消除寄生电容的影响，并将屏蔽罩接地，以消除共模干扰 电缆的屏蔽层接地 在某些通信设备中的弱信号传输电缆中，为了保证信号传输过程中的安全和稳定，使用外面带屏蔽网的电缆来使信号的传输稳定，防止干扰其他设备和防止自己被干扰。例如闭路电视使用的是同轴电缆，外面的金属网是用来屏蔽信号的。

再如网线里面有8根细金属导线绕制的，其中4根就起屏蔽的作用，保证信号的数字信号地正确 低频电路电缆的屏蔽层接地 低频电路＜1MHz>电缆的屏蔽层接地应采用单点接地的方式，屏蔽层接地点应当与电路的接地点一致，一般是电源的负极。对于多层屏蔽电缆，每个屏蔽层应在一点接地，但各屏蔽层应相互绝缘 V高频电路电缆的屏蔽层接地 高频电路电缆的屏蔽层接地应采用多点接地的方式。高频电路的信号在传递中会产生严重的电磁辐射，数字信号的传输会严重地衰减，如果没有良好的屏蔽，会使数字信号产生错误。一般采用一下原则：当电缆长度大于工作信号波长的0.15倍时，采用工作信号波长的0.15倍的间隔多点接地式。如果不能实现，则至少将屏蔽层两端接地。系统的屏蔽体接地：当整个系统需要抵抗外界电磁干扰，或需要防止系统对外界产生电磁干扰时，应将整个系统屏蔽起来，并将屏蔽体接到系统地上。例如电脑的机箱、敏感电子仪器、某些仪表。设备地：在现在的电子设备中，要出色地完成特定的工作，往往含有多种电路，比如低电平的信号电路（如高频电路、数字电路、小信号模拟电路等）、高电平的功率电路（如供电电路、继电器电路等）。为了安装电路板和其它元器件、为了抵抗外界电磁干扰而需要设备具有一定机械强度和屏蔽效能的外壳。这些较复杂的设备接地是一般要遵循以下原则 50Hz电源零线应接到安全接地螺栓处，对于独立的设备，安全接地螺栓设在设备金属外壳上，并有良好电气连接；为防止机壳带电，危及人身安全，绝对不允许用电源零线作地线代替机壳地线； 为防止高电压、大电流和强功率电路（如供电电路、继电器电路）对低电平电路（如高频电路、数字电路、模拟电路等）的干扰，一定要将他们的将它们分开接地，并保证接地点之间的距离。前者为功率地（强电地），后者为信号地（弱电地），信号地分为数字地和模拟地，数字地与模拟地要分开接地，最好采用单独电源供电并分别接地，信号地线应与功率地线和机壳地线相绝缘； 信号地线可另设一个和设备外壳相绝缘信号地接地螺栓，该信号地螺栓与安全接地螺栓的连接有三种方法，选用那种方法取决于接地的效果：一种是不连接，而成为浮地式，由于浮地的效果不好，建议不采用；二是直接连接成为单点接地式，注意是在低频电路中采用单点接地；三是通过1一3μF电容器连接，而成为直流浮地式，交流接地式。其它的接地最后全部汇聚在安全接地螺栓上，该点应位于交流电源的进线处，然后通过接地线将接地极可靠地埋在土壤中 一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。1、保护地（CG，Cabinet Grounding） 是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。2、逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。3、屏蔽地（AG，Analog Grounding） 也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极 4、DCS系统的接地原则 4.1DCS系统设置的接地装置4.4.1操作台、打印台、服务器柜：设有保护地螺钉 4.4.2继电器柜、UPS柜、配电柜：设有保护地螺钉 4.4.3DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉。系统地(+24V地)悬浮。4.4.4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。4.4.5安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉 4.2信号屏蔽及其接地4.2.1根据有关技术规定要求，计算机或 DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：4.2.1.1当信号源浮空时，屏蔽层应在计算机侧接地；4.2.1.2当信号源接地时，屏蔽层应在信号源侧接地；4.2.1.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空时接现场地)。4.2.1.4当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。4.2.2 DCS系统信号电缆的选择与敷设，应严格按照有关规定执行。屏蔽电缆的屏蔽层应按以上要求进行接地。为了提高DCS 系统的抗干扰能力，DCS系统开关量输入/输出信号，选用阻燃型对绞铜网屏蔽计算机电缆还是比较恰当的。

)。

应该是belden8760，这是belden电缆的一个型号1对带屏蔽的双绞通讯线缆，导体为18AWG镀锡铜，绝缘为PE，护套为PVC，有地线，铝箔。

5x120平方铜芯VV22电缆空气中敷设承载电流是263A。

3x10平方铜芯VV电缆的载流量是45A；铜芯4x150平方电缆载流量是352A。

网线水晶头的颜色顺序是按照标准进行排序的，标准的线序TIA/EIA568B和TIA/EIA568A。不同标准下的网线水晶头颜色顺序如下：568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕网线水晶头一般有两种接法，一种是直连互联法，一种是交叉互联法。其中交叉线的连接方法是：一头采用568A标准，一头采用568B标准。而平行（直通）线的做法则是，网线两头同采用568A标准或568B标准。一般情况下，都是采用568B平行（直通）线的做法，进行连接的。

屏蔽网线指的是内部有屏蔽层的网线，屏蔽层指的是铝箔和编织网。单屏蔽网线的屏蔽层只有一层铝箔纸，双屏蔽网线在对绞线外包裹着一层铝箔，并有一层金属编织网，双屏网线和非屏蔽网线是根据的使用的环境不同来区分的，双屏蔽网线主要是用有强干扰的环境中，非屏蔽网线是使用在普通日常的网络环境中。(1)双屏蔽：网线和非屏蔽网线从内部结构上就非常容易区分的，双屏蔽网线内部是有一层金属屏蔽网和一层铝箔，双屏蔽网线也称为双屏带网网线。而非屏蔽网线内部只有4对网线。(2)网线：内部的线对是按逆时针方向紧密的缠绕在一起的，两两相互缠绕的做法有利于减低内部的串扰和减少外部的干扰，在普通的网络环境下，微弱的电磁干扰对非屏蔽网线并不造成影响，网线内部的线芯采用两两缠绕的方式，网线绞距指的是内部线对双绞扭绕一节的长度就是绞距，用来表示每对线对相互缠绕的紧密程度。网线内部每一对线对都是按逆时针方向双绞，并且每一对的绞距都是不同的，这种相互缠绕改变了电缆原有的电子特性，可以抵御一部分外界的电磁干扰，还可以为了减低自身信号带来的串扰问题。当布线环境存在强干扰影响的时候，就会影响到网络的传输效果，严重的会导致传输信号中断，布线环境有高压电线或者音响设备的强电流线时，网络传输信号不稳定的现象更加明显，像这种情况就要使用双屏蔽网线来屏蔽强干扰的信号，来保持网络传输信号的正常。(3)双屏蔽网线：在布线的过程中是比非屏蔽网线的要复杂，要求布线系统中，全部配件都是需要具有屏蔽的性能，并且需要有良好的地线系统，如果接地不好，使屏蔽层反而成为最大的干扰源，导致性能甚至可能还不如非屏蔽双绞线，所以在必要时才使用屏蔽网线。

VLV 是这个电缆的型号 代表的是聚氯乙烯护套铝芯电缆3*25+1*16 意思是共4个芯 其中3个是25平方 1个是16平方 其中3个25的是火线 1个16的是零线 是国家标准。

屏蔽线缆和非屏蔽线缆之间的区别主要有3点：1、外观。

屏蔽电缆的每对电线都用箔纸包裹，以减小幅射，然后再次包裹以提供双重保护；而非屏蔽电缆将每对电线绞合在一起，由多芯和一个塑料外皮构成，然后将这些电线缠绕在管道中，无需任何其他保护。所以蔽线缆有金属网，外面有一层膜，而非屏蔽线缆就没有。2、适用范围。使用屏蔽线缆，要保证整个装置都具备屏蔽功能，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统，比较适合在机场使用。而非屏蔽电缆不使用屏蔽来减少干扰，且具备轻巧灵活、易于安装、便宜等特点，能够用来做网络布线，一般适合在办公室里使用。3、安装难度。屏蔽线缆需要配有特殊的连接器，且对安装人员的技术要求高。而非屏蔽线缆直接插入对应的端口就可以。所以屏蔽电缆的安装比非屏蔽电缆更难。

YJV铜芯3*6平方电缆载流量表：

型号	YJV
芯数	3
平方	6
载流量	63
材质	铜
敷设方式	在地下
护套	非铠装
电压等级	0.6/1kv-1.8/3kv

双绞线指的是双股线进行交缠在一起，然后就可以进行布线连接，而串行网线是利用网线作为基础进行串联使用的线路。

五类线不一定都是4对，还有25对的，叫做5类25对大对数 3类双绞线从1对到1200对不等，都有可能 通常说的网线一般指4对的双绞线。从3类到7类都有，速率从10兆到万兆（10G）不等。比如3类10兆，五类100兆，六类1000兆，7类（或6A类）10G（万兆）。

查电缆载流量表，铜芯2×0.5平方电缆电流是10安。

六类屏蔽双绞线裸铜芯线径为0.57mm（线轨为23AWG），绝缘电缆径为1.02mm，UTP电缆直径为6.53mm，按这个数据估算的话，根据圆形面积计算公式，一根6类屏蔽网线的截面积大约为31平方毫米，那么6根网线的横截面积应该是在200平方毫米左右，因为线与线之间会有间隙。

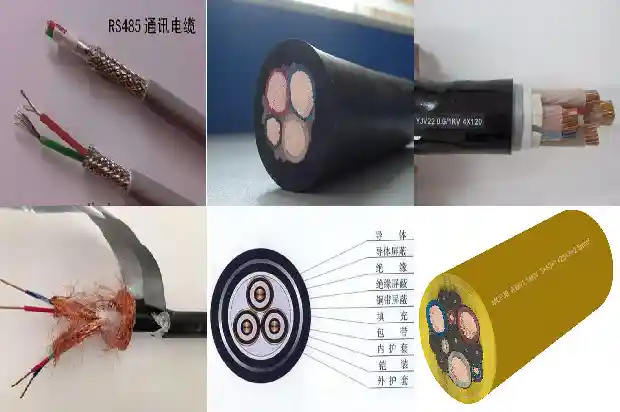

RS485是什么电缆-通讯电缆也叫信号线。RS485通讯电缆在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。

铜芯1*300平方电缆90米铜重量是240300g，铜的密度是8.9，则1*300*8.9*90=240300g。
