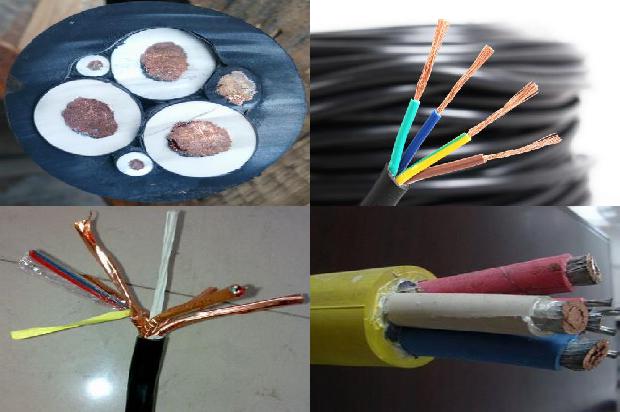

高压铠装电力电缆

国标为100米。

用铜编织线作电缆钢带及屏蔽引出接地线。剥去各线芯铜屏蔽带外层的塑料带，将屏蔽铜带打磨光滑，用电烙铁、焊锡将铜编织带分别焊接在三个芯线的铜屏蔽带上。再用砂布打磨铠装钢带的焊接区，用软铜线将铜屏蔽带和铠装钢带绑扎三道，然后用电烙铁、焊锡将铜编织带焊接在铠装钢带上。在密封处的地线用焊锡填满编织线，形成防潮段。

非磁性材料铠装交联聚乙烯绝缘电力电缆，以解决上述背景技术中提出的现有普通钢带铠装电缆采用的是镀锌钢带，因为钢带的电阻较大，会导致钢带发热使导体温度升高，从而降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题。为实现上述目的，本实用新型提供如下技术方案：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体，所述圆形导体的外壁上设置有绝缘层，所述绝缘层的外壁上设置有内垫层，所述内垫层的外壁上设置有非磁性带，所述非磁性带的外壁上设置有外护套。优选的，所述圆形导体的内部设置有若干退火软圆铜线，且圆形导体由若干退火软圆铜线绞合而成。优选的，所述退火软圆铜线绞合时采用圆形不紧压结构。优选的，所述圆形导体在20℃时的直流电阻不应超过导体最大电阻值。优选的，所述非磁性带采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层的外壁上。优选的，所述外护套采用挤包的方式设置在非磁性带的外部。优选的，所述绝缘层、内垫层和外护套的厚度均可参照gb/t12706-2008中对厚度的要求。与现有技术相比，本实用新型的有益效果是：1、本实用新型通过将传统电缆中的磁性镀锌钢带替换为不锈钢带、铝合金带、铝带或纯铜带等非磁性带，使用过程中不会产生涡流，能够避免磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题发生。2、通过采用双层间隙绕包结构设置非磁性带，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。附图说明图1为本实用新型的整体结构示意图；图2为本实用新型的侧面结构示意图；图3为本实用新型的导体电阻值对应示意图；图中：1、圆形导体；2、退火软圆铜线；3、绝缘层；4、内垫层；5、非磁性带；6、外护套。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。请参阅图1-3，本实用新型提供的一种实施例：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体1，圆形导体1的外壁上设置有绝缘层3，绝缘层3通过挤包的方式设置在圆形导体1外部，能够防止导体漏电，绝缘层3的外壁上设置有内垫层4，内垫层4可选择采用挤包或绕包方式，内垫层4的外壁上设置有非磁性带5，非磁性带5为不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，非磁性带5的外壁上设置有外护套6，外护套6能够保护电力电缆的内部结构，使其不受外界伤害。进一步，圆形导体1的内部设置有若干退火软圆铜线2，且圆形导体1由若干退火软圆铜线2绞合而成，绞合可通过绞线机按正规绞合方式完成。进一步，退火软圆铜线2绞合时采用圆形不紧压结构，圆形不紧压结构能够增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果。进一步，圆形导体1在20℃时的直流电阻不应超过导体最大电阻值，以保证圆形导体1能正常使用。进一步，非磁性带5采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层4的外壁上，绕包时的间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，若带材若有接头，还需做防锈处置。进一步，外护套6采用挤包的方式设置在非磁性带5的外部，外护套6能够保护电力电缆的内部结构，使其不受外界伤害，且因保证与非磁性带5剥离时不发生粘连。进一步，绝缘层3、内垫层4和外护套6的厚度均可参照gb/t12706-2008中对厚度的要求。工作原理：使用时，因电缆中的圆形导体1采用圆形不紧压结构，所以能增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果，而电缆的钢带部分采用不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，能够避免传统的磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命的问题发生，非磁性带5采用双层间隙绕包结构设置，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

3芯95平方铜芯电缆的直径是19.05mm。根据圆面积公式S=πr²，S为285，r为半径，则r=√(285/3.14)，直径等于19.05mm。

高压线塔颜色那是相别的颜色。在三相输变电系统中，我国规定黄、绿、红的颜色分别代表A、B、C三相的相别。（黄——A相、绿——B相、红——C相）交流电是以三相（即A、B、C）进行传输的。在电力系统内，凡交流的电气设备、电力电缆、电力导线均要求进行A、B、C的相色涂色标志，并规定A相为黄色、B相为绿色、C相为红色。

110kV及以上电压等级输电线路铁塔，每座铁塔均要求有相色的标志。每间隔到导线互换的铁塔时，均要求有相色的挂牌标志 您所看到的就是输电线路的相色标志 当高压输电线路的导线为A、B、C上下排列时，从架设线路的始端到线路的末端是不可以始终按A、B、C顺序上下排列的。每100公里需换相。（限500kV电压等级）在专业上来说，这是为了使各相之间以及各相对地间的电容平衡。（相间电容和相对地电容） 现在按照国家电力“安健环”的要求，高压输电线路铁塔改为用相色的挂牌标志。

是铜芯ZR-BV300/500v单芯1平方电缆。

10KV电压4000KVA变压器高压端要100平方毫米电缆，约400A的电流。4000KVA，电压是10KV，电流是4000÷10=400A按导线载流量4A/MM2计算400÷4=100（平方毫米）。

YJLV22铝芯3+2芯25平方电缆额定电流表：

型号	YJLV22
芯数	3+2
平方	25
载流量	96
材质	铝
敷设方式	在地下
护套	非铠装

标准做法是用压接管。采用热缩头，也有采用冷缩技术的，一般的电缆中间头材料都是全套的，按照说明书完成即可。除此以外，还有两种办法：一是在断裂两头做接线端子，然后用螺栓压在一起，然后外面做屏蔽、绝缘；（优点：螺栓连接比较快也比较牢固，不需要什么特殊工具；缺点：操作麻烦）二是把断裂两头切平整后，都塞进一个厚壁铜套里，然后压紧铜套，然后外面做屏蔽、绝缘。（优点：链接可靠；缺点：要专业操作工具）这两种发放第二种绝缘效果好一些。

是铜芯YC 450/750v 2×35平方电缆。

185平方mm*2.5A=462.5A，用185平方高压电缆。

120平方的铝线最大能承受300安培的电流。计算方法：120平方毫米铝线的载流量是面积的2.5倍所以：120平方毫米铝导线的载流量=120×2.5=300（A）75KW+55KW+40KW=170KW根据三相四线制功率计算公式：P=√3UIcosa（cosa是功率因数，一般取值0.85）I=170000÷（1.732×380×0.85）=303.877（A）。

参考过一些资料浅谈单芯1、屏蔽层最好是一端接地：因为在高压电缆带点时，会产生感应电压；2、两端接地的弊端：如果两端屏蔽都接地，屏蔽层和大地形成回路，会产生感应电流，从而导致1、电缆发热量较大2、电能的浪费3、可能导致线路运行不正常；3、对于线距较长的电缆，可以考虑中心接地的方法；4、铠装电缆，电缆屏蔽和金属铠装分别引出焊接，最好引入两个单独的地；多芯1、35KV以下一般采用的是3芯电缆，可以两端接地，因为正常运行时，流过三个线芯的电流总合为零，一般不会产生感应电流。

3*120平方铜芯电缆220v下功率为78100w；380v下功率为198599.78w。3*120平方铜芯电缆的载流量为355A，电压220v下功率的计算公式为p=UI，则220*355=78100w；电压380v下功率的计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则1.732*380*355*0.85=198599.78w。

铜芯2x0.5平方电缆额定电流表：

平方	材质	载流量
2x0.5	铜	10

通常，高压线路，是指3～10千伏线路；低压线路，是指220/380伏线路。电工人员清楚地辨别高、低压线路从外观上：1.市区一般的高压线杆子都是水泥的，0.38KV，1KV.很多老房子离这些高压线只有2-5米，且有时有小型变电站(伏数不高) 2.市区还有一种椎形(水泥杆是等粗的)，比水泥杆再高一点，一般起码1KV，不过一般不超3KV 3.猫头状铁塔，就如叠翠后面的那种，很大，顶端似猫头，一般是10KV，22KV 4.猫头状铁塔，外形与叠翠后那种相似，但它上面的高压线似蜘蛛网(很多)，一般为50KV，55KV，这种等级一般的城市没有只有22KV 如果有兴趣的话，请你爬到叠翠后面去看一下，铁塔下面的标识上写着22KV且标有代码22开头的数字。高低压辨别的方法还有以下几种：(1)高、低压线路分开单独架设时，高压线路电杆之间的距离较低压的大，电杆也较高。(2)高、低压线路同杆架设时，高压线路在上，低压线路在下；高压线路的横担较低压的长，线间距离较低压的大。(3)观察绝缘瓷瓶。高压线路的瓷瓶为针式绝缘子(一般为茶褐色)或瓷横担绝缘子(一般为白色)，体积较大，低压线路的瓷瓶一般也为针式绝缘子，但为白色，且体积较小。(4)观看导线的去向。高压架空线一般很少有分支线，其分支线是引到变压器高压侧或引向油等设备；低压架空线一般由变压器低压侧引出、分支或引向用户；高压线路只有三根导线，低压线路一般有四根(三相加一根零线)或两根(火线加零线)导线。

接触网对10KV电力线路安全距离是6.5米。《电力设施保护条例》第五条有明确的相关规定，高压线与住宅楼应距离20米。如将高压线移到地下，高压电缆外皮到地面深度不得小于0.7米，位于车行道和耕地下，不得小于1米 1KV以下距离为4米；1-10KV距离为6米；35-110KV距离为8米；154-220KV距离为10米；350-500KV距离为15米。接触网是在电气化铁道中，沿钢轨上空“之”字形架设的，供受电弓取流的高压输电线。接触网是铁路电气化工程的主构架，是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。

试验范围没有特殊说明的，试用对象35KV电缆≦1KM（300m㎡）35KV电缆长度为2.5倍耐压、20HZ~300HZ下的长度，如果是2.0倍耐压、20HZ-300HZ下，电缆长度要相应增加33%。

拌热带的两根导线是之间是带有电阻的导电橡胶，由其导电而发热。这相当于两根导线之间并联了许多电阻，电热带越长其两根导线之间的电阻就越小，发热的区域也就越长。检查电热带的好坏就是通电，其发热就是好的。在电热带使用之前要进行绝缘检查，用绝缘表对两跟导线分别对地进行绝缘测量，电阻大于5兆欧姆的可以使用，小于5兆欧姆的就必须更换，否则漏电量大了就会引起电源开关跳闸。

在电热带敷设时，电热带不接电源的那头要把中间剪开，分别用绝缘胶带进行绝缘包扎，最好是用耐高压的绝缘自粘胶带包扎，一般情况可使用10年。

查YJV电缆载流量表，1x500平方铜芯YJV电缆额定电流是1089A。

一芯1200平方铜芯电缆30米铜重量是320400g，铜的密度是8.9，则1×1200×8.9×30=320400g。

铜芯五芯10平方VV22电缆的直径是7.98mm。根据圆面积公式S=πr²，S为50，r为半径，则r=√(50/3.14)，根据直径公式d=2r，所以直径等于7.98mm。

8.01kg铜。3/300表示3×300mm2的铜线电缆，最大载流量为：300×2=600A。主要由99.9%的紫铜组成，其它元素含量：P<0.001 Fe<0.005 Sb<0.002含铜量公式=截面积x电线的芯数x长度x铜的比重。对于1米长度，计算得含铜8.01kg：1米含铜量=300mm2x3x100cmx8.9g/cm3=3cm2x3x100cmx8.9g/cm3=8010g=8.01kg电缆通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。

地下电缆线路的安全距离如下：1.直埋电缆的要在冻土层以下，中原地区规定在地面下0.7米；2.穿保护管敷设的满足机械强度要求就可以（如在路面下穿过的保护钢管）；3.有电缆沟的不受限制，按电缆沟内敷设技术要求；4.与其它管网交叉、并行的要满足相关的间距要求（如距离水管0.5米以上）。

铜芯ZR-RVVB 300/300v 2芯0.5平方电缆220v下功率为2200瓦。铜芯ZR-RVVB 300/300v 2芯0.5平方电缆的安全载流量为10A，所以功率：10*220=2200瓦。

5x10电缆一米理论上含铜量是5x10x8.9二445克二0.445公斤。
