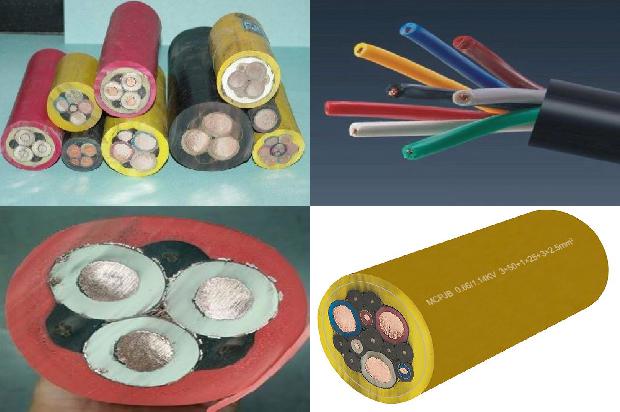

电气配线wdzn-byj1.5

1卷100米。

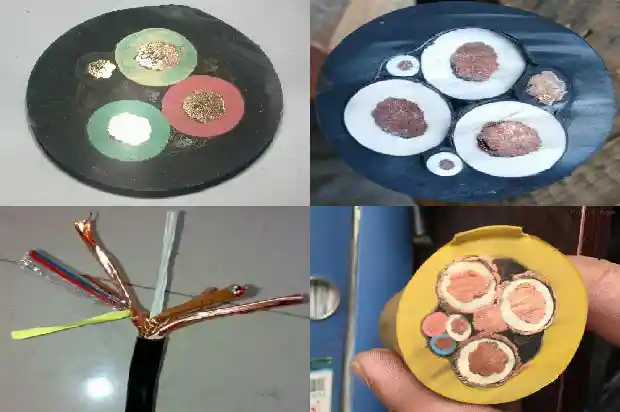

WDZN(低烟无卤阻燃耐火)-BYJ(F)（聚乙烯绝缘辐照型电线）-4X2.5 SR（金属线槽） E（明敷）/PC（硬质塑料管）。

在爆炸危险环境中，电气线路安装位置的选择、敷设方式的选择、导体材质的选择、连接方法的选择等均应根据环境的危险等级进行。1.位置选择应当在爆炸危险性较小或距离释放源较远的位置敷设电气线路。2.敷设方式选择爆炸危险环境中电气线路主要有防爆钢管配线和电缆配线。3.隔离密封敷设电气线路的沟道以及保护管、电缆或钢管在穿过爆炸危险环境等级不同的区域之间的隔墙或楼板时，应采用非燃性材料严密堵塞。

ZR-BV 300/500v 1x1平方铜芯电缆220v下功率为4400瓦。ZR-BV 300/500v 1x1平方铜芯电缆的载流量为20A，所以20x220=4400瓦。

综合布线系统1、 水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。2、 主干子系统，铜线缆用量计算方法：电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。100对大对数电缆一般不要选择，因施工较困难。3、 主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。二、有线电视系统1、 星型布线计算法：此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。水平部分电缆（通常为RG6），线缆用量计算方法：电缆平均长度=（最远用户终端水平距离+最近用户终端水平距离）/2+2H（H——楼层高度）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取3)电缆需要总数=用户终端总数x实际电缆平均长度 (米)注：最远、最近用户终端水平距离是从楼层分配箱到最远、最近终端用户插座的实际距离，包含水平实际路由的距离，若是多层设置一个楼层分配箱则还应包含相应楼层高度。主干电缆（通常为RG11/RG9），线缆用量计算方法：电缆平均长度=（最远楼层分配箱距离+最近楼层分配箱距离）/2实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数=楼层分配间总数x实际电缆平均长度 (米)注：最远、最近楼层分配箱距离是从楼层分配箱到卫星或有线电视中心机房（或延续放大器）的实际距离，主要取决于楼层高度和弱电井到有线电视中心机房的水平距离。2、分支器串接布线计算法：分支器串接法布线通常分为进户线缆、水平线缆、主干（垂直）线缆三部分。A、进户部分电缆：（通常为RG6规格），线缆用量计算方法：电缆平均长度=（最远用户终端距离+最近用户终端距离）/2实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取3)电缆需要总数=用户终端总数x实际电缆平均长度 (米)注：最远、最近用户终端距离是从分支器到最近的一个终端用户插座、最远的一个用户终端的实际距离。

B、水平部分分支电缆（通常为RG11），线缆用量计算方法：电缆平均长度=（最远分支器/终端电阻距离+最近分支器/终端电阻距离）/2实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数=水平电缆总根数x实际电缆平均长度 (米)注：最远、最近分支器距离是从楼层分配间的分配器箱到最远、最近分支器的实际距离，包含水平实际路由的距离，若是多层共享一个楼层分配器则还应包含相应楼层高度。C、主干电缆（通常为RG12或RG11），线缆用量计算方法：电缆平均长度=（最远楼层分配箱距离+最近楼层分配箱距离）/2实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数=楼层分配箱总数x实际电缆平均长度 (米)注：最远、最近楼层分配箱距离是从楼层分配箱到卫星或有线电视机房的实际距离，主要取决于楼层高度和弱电井到卫星或有线电视机房的水平距离。三、安全防范系统1、电视监控系统（1）视频电缆计算方法：通常选用SYV75-5规格。电缆平均长度=（最远摄像机距离+最近摄像机距离）/2实际电缆平均长度＝电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数＝摄像机总数x实际电缆平均长度 (米)注：最远、最近摄像机距离是指从安防监控中心机房到离安防机房最远、最近摄像机的实际距离，（注意楼层高度）。当有群楼的长、宽、与主楼（标准层）的长、宽有较大差距时，要求按照群楼、主楼分别计算实际电缆平均长度。（2）电源线缆计算方法：RVV2*1.0规格。方式一：由于摄像机的分布较为分散（尤其是群楼）。因此建议按视频电缆长度的1/2～1/3计算。方式二：按每8只摄像机敷设一根电源线缆：电源线需要总数＝（摄像机总数/8）*视频电缆计算中的实际电缆平均长度。（3）、控制电缆计算方法：（云台+变焦摄像机），RVS2*1.0规格。电缆平均长度=（最远摄像机距离+最近摄像机距离）/2实际电缆平均长度＝电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数＝摄像机总数x实际电缆平均长度 (米)注：最远、最近摄像机距离是指从监控中心机房到离机房最远摄像机、最近摄像机的实际距离，（注意楼层高度）。当有群楼的长、宽、与主楼的长、宽有较大差距时，要求分别计算实际电缆平均长度。2、防盗报警系统（1）二芯报警线缆计算方法：RVV2*0.5规格。线缆平均长度=（最远报警前端设备距离+最近报警前端设备距离）/2实际电缆平均长度＝电缆平均长度×1.1+(端接容限，通常取6)线缆需要总数＝前报警端设备总数x实际电缆平均长度 (米)注：最远、最近报警前端距离是指从安防中心机房（或报警键盘、扩展模块）或到离机房（或报警键盘、扩展模块）最远、最近报警前端设备的实际距离，（注意楼层高度）。当有群楼的长、宽、与主楼的长、宽有较大差距时，要求分别计算实际电缆平均长度。四芯报警线缆计算方法同上。RVV4*0.5规格（2）、报警联网总线计算方法：由于报警联网总线多数为一根（或一路），少数为两根（路）或多根（路），因此要求按实际的总线路由计算。线缆需要总数＝ 实际总线路由长度×1.1+ 端接容限 (米)注：端接容限＝总线上需要联接的设备（通常是报警键盘、扩展模块）数量 * 6四、背景音乐及紧急广播系统1、 水平线缆计算方法：水平部分线缆（通常为ZR-RVS 2*1.0）：电缆平均长度=（最长水平距离+最短水平距离）/2+H(H—楼层高)实际电缆平均长度=电缆平均长度×1.1+(扬声器端接容限)电缆需要总数=水平电缆总根数（即广播分区数）x实际电缆平均长度 (米)注1：最长、最短楼层水平距离是从楼层弱电间到最长楼层、最短楼层的实际距离。注2：若在一个楼层（即一个广播分区）需要有两个扬声器回路，如酒店的客房（或办公楼的办公间）与公共走廊需分为两个回路，则上述的“电缆平均长度”应分别计算，然后再计算出“实际电缆平均长度”，并要注意此时的“水平电缆总根数（即广播分区数）”需“加倍”。注3：扬声器端接容限＝所测量水平距离楼层的扬声器数量*（客房或办公室取9，走廊取6）；2、主干电缆计算方法：广播主干线缆（通常为ZR-RVS 4*1.0），线缆用量计算方法：电缆平均长度=（最远楼层分配箱距离+最近楼层分配箱距离）/2实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数=楼层分配箱总数x实际电缆平均长度 (米)注：最远、最近楼层分配箱（广播分区）距离是从楼层分配箱到广播中心机房的实际距离，主要取决于楼层高度和弱电井到广播中心机房的水平距离。五、多媒体数字会议及扩声系统由于本系统设备种类繁多，连接线的类型也多，但数量（长度）并不长，因此本系统的线缆计算方式，建议按照辅材的方式进行报价，并按系统设备总价的1.5～2％计算。数字会议系统专用联接电缆应另行报价，计算数量为数字会议控制主机到放置主席机或代表机的实际距离*1.1+(端接容限，通常取3)。六、楼宇设备监控系统1、传感器、执行器的监控点到DDC箱的各类线缆计算方法：通常有RVV2*1.0、RVS2*1.0、BVS2*2.5、RVVP2*1.0、RVV8*1.0（用于DDC箱到设备配电箱）等规格。线缆平均长度=（最远监控点距离+最近监控点距离）/2 +H（H—楼层高度）实际线缆平均长度=线缆平均长度×本DDC监控总点数×1.1+(端接容限，通常取3)线缆需要总数=监控点总数x实际电缆平均长度 (米)注：最远、最近监控点距离是从DDC箱到监控点或监控设备的实际距离。各种类别的线缆应分别计算。若DDC箱安装在被控设备间内，如冷热源机房、空调机组、新风机组等设备间，则冷热源机房内的“实际线缆平均长度”可按15米计算（但要注意监控冷却塔的DDC安装位置）；空调机组、新风机组等设备间内的“实际线缆平均长度”可按10米计算。2、 DDC联网线缆计算方法：RVSP2*1.0规格线缆需要总数＝按照联网实际路由计算联网总长度×1.1+ DDC箱数量×(端接容限，取6)。

辐照交联聚乙烯绝缘聚烯烃护套电缆F指的是辐照。

在光纤溶接中色谱排列顺须广电系统顺序如下 蓝；橘；绿；棕； 灰；白；红；黑； 黄；紫；粉；青； 48光芯的按照这个顺序 光导纤维是一种传输光束的细微而柔韧的媒质。光导纤维电缆由一捆纤维组成，简称为光缆。光缆是数据传输中最有效的一种传输介质 光纤的类型由模材料(玻璃或塑料纤维)及芯和外层尺寸决定，芯的尺寸大小决定光的传输质量。常用的光纤缆有 ·8.3μm 芯、125μm 外层、单模 ·62.5μm 芯、125μm外层、多模 ·50μm 芯、125μm外层、 多模 ·100μm 芯、140μm外层、多模 光缆的种类分 单芯互联光缆、双芯互联光缆、分布式光缆、分散式光缆、室外光缆 分布式光缆分多单元分散型12芯光缆和多单元分散型24～72芯两种 分散式室外光缆有4芯、6芯、8芯、12芯，又分铠装和全绝缘型光缆有4芯、6芯、8芯、12芯 室外光缆24～144芯光缆分全绝缘和铠装，规格有24、36、48、60、72、96、144芯7种 室内/室外光缆有4芯、6芯、8芯、12芯、24芯、32芯。

三芯1平方铜芯电缆220v下功率为2420w。三芯1平方铜芯电缆的载流量为11A，所以11×220=2420w。

铜芯二芯1平方电缆220v下功率为3.52千瓦。因为铜芯二芯1平方电缆的安全载流量为16A，所以功率计算：16x220=3.52千瓦。

ZR-RVV300/500v三芯1平方铜芯电缆220v下功率为2.57千瓦；380v下功率为6.55千瓦。ZR-RVV300/500v三芯1平方铜芯电缆的载流量为11.7A，电压220v下功率计算公式为p=UI，则220x11.7=2.57千瓦；电压380v下根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732x380x11.7x0.85=6.55千瓦。

ZR是阻燃的意思，B是布线，V是聚氯乙烯绝缘线，（T）省略是代表铜芯线，3*2.5是3根截面积为2.5mm2的单芯线，MT20是直径为20mm的电线管，F/CE中的F是地面暗敷，CE是指顶棚明敷。所以，ZR-BV-3*2.5-MT20-F/CE连起来的意思是：三根2.5mm2 电气，图纸，zr-bw-3，意思 ZR是阻燃的意思，B是布线，V是聚氯乙烯绝缘线，（T）省略是代表铜芯线，3*2.5是3根截面积为2.5mm2的单芯线，MT20是直径为20mm的电线管，F/CE中的F是地面暗敷，CE是指顶棚明敷。所以，ZR-BV-3*2.5-MT20-F/CE连起来的意思是：三根2.5mm2。

电气上MA代表单磁式脱扣器。

脱扣器是与断路器机械上相连的，用以释放保持机构并使断路器自动断开的装置。其作用是当线路有漏电或人身触电时通过零序电流互感器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。

1.5平方毫米的电线，分铜芯线和铝芯线。一般的情况下，在220伏供电线路中，1.5平方毫米的铝芯线可以通过的电流约13.5安培，相应的负载功率是2个千瓦，1.5平方毫米的铜芯线可以通过的电流约16.5安培，相应的负载功率是3个千瓦。在380伏供电线路中，1.5平方毫米的铝芯线可以带动7个千瓦的负载，铜芯线可以带动9个千瓦的负载。

2x1平方铜芯BVVB电缆220v下功率为3520w。2x1平方铜芯BVVB电缆的载流量为16A，则16x220=3520w。

3×1平方铜芯电缆60米铜重量是1602克，铜的密度是8.9，则3×1×8.9×60=1602克。

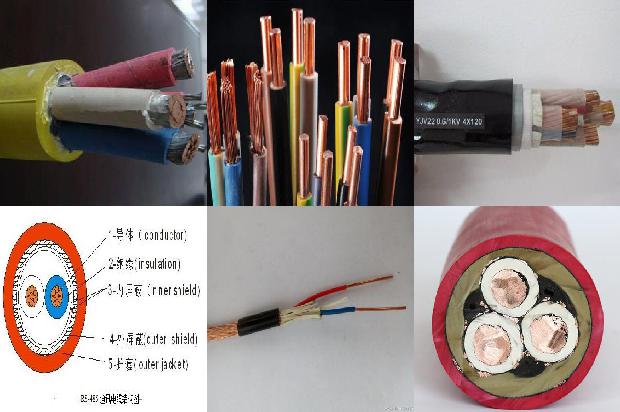

RVSP是聚氯乙烯绝缘聚氯乙烯护套双绞软电线，2*6*1.5是6芯绞合然后2芯对绞，对绞后编织屏蔽。

方向盒配线步骤。

1，HF-4和HF-7电缆盒端子均是面向信号楼方向，从“1点钟”位置开始顺时针编号。HF-7电缆盒的外圈7个6柱端子编完后，再编内圈的4个6柱端子，顺序与外圈相同，因此埋设HF-7电缆盒时，要求胶室间隔正对盒底座固定螺栓孔的一侧朝向信号楼。2，分向电缆盒主管电缆芯线做成竖立鹅头弯在盒中间成辐条状分布，副管电缆芯线成环状线沿盒边分布，余留量做成鹅头弯形 3，为了使副管的环状走线均匀美观，在绑至某端子处抽出上该端子的一根芯线后，随即用相同颜色废电缆芯线填入抽出芯线的空位，在接头处用塑料绑线或扎带绑扎一道，既紧密，从外观上看仍然是直线贯通。

这样，边分边补，一圈下来，原想横把粗细均匀 4，整线使主管芯线与同端子上的副管芯线处在同一“半径”上，并使主管芯线鹅头弯大小、高低一致，使副管鹅头樊形状、尺寸相同。备用芯线缠绕成直径15～20mm的弹簧状，置放在本电缆周围。

铜芯ZRZR-BVVB 2×1平方电缆的直径是1.6mm。根据圆面积公式S=πr²，S为2，r为半径，则r=√(2/3.14)，根据直径公式d=2r，所以直径等于1.6mm。

两芯1平方铜芯电缆220v下功率为3520瓦。两芯1平方铜芯电缆的载流量为16A，所以16×220=3520瓦。

1.5平方五芯电缆直径为3.09mm。

BV1.5平方的铜线允许载流量12安培左右，如果用电设备使用的电压是220伏的，那么可以带2500瓦，如果电气设备使用的电压是380伏，那么1.5平的铜线可以带4.5千瓦左右，平时大家要多学习一些电气知识在工作当中遇到类似问题，可以轻松解决。

wdzn-byj是无卤低烟阻燃耐火的交联聚乙烯绝缘（铜芯）电线。WDZN-BYJ布电线的特点就是低烟量、无卤素、阻燃、耐火。每个字母代表的意思：W代表无卤；D代表低烟；Z代表阻燃；N代表耐火；YJ代表交联聚乙烯绝缘。其导体主要是铜线，有薄的绝缘层和良好的电气机械性能，以及耐热、防潮、耐溶剂等性能，选用不同的绝缘材料可获得不同的特性。

25铜芯3×1平方电缆在空气中的安全载流量是11安。

环境温度为25℃，铜芯ZRZR-BVVB 2x1平方电缆的承载电流是16A。

主干电缆就是与电源直接连接的电缆。分支电缆就是从分接箱出来到各用户(或车间)的电缆，配线电缆就是电器连接配电箱的电缆。主干电缆和配线电缆数量不应该相近。主干电缆是一条或两条，分支电缆最少两条以上，分支电缆则更多。

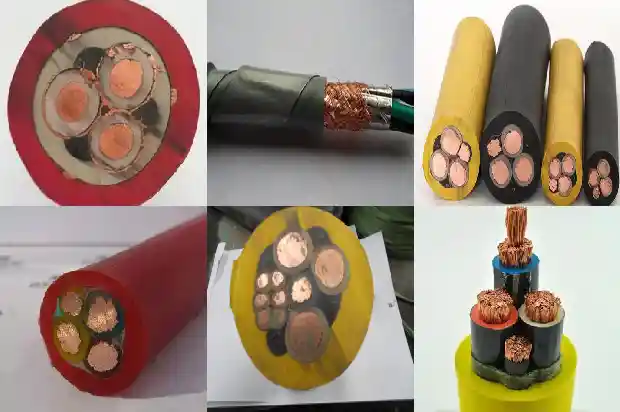

按一般经验3相、380V、60KW的额定电流有120A左右，选3X50平方+1X25平方的4芯铜电缆(安全载流量140A左右)；如果负荷一直都比较大，设备起动频繁、设备运行的时间又长，建议你选3X70平方+1X35平方的4芯铜电缆（安全载流量180A左右）。
