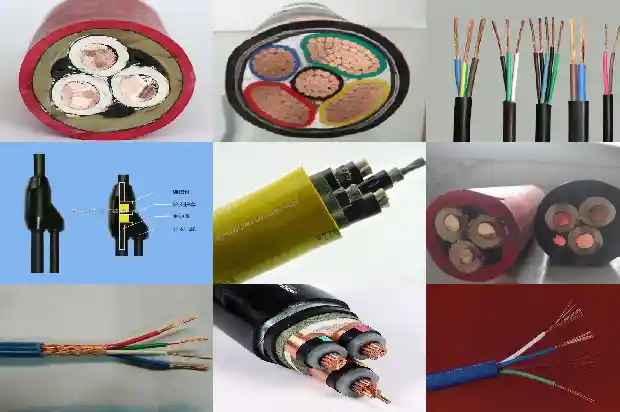

屏蔽线 3芯

屏蔽线 3芯1卷为100米。

屏蔽线的屏蔽导线有编织成网状的和未编织的，一般来说编织屏蔽的效果要比绕包屏蔽好，编织的屏蔽层结构稳定。

485屏蔽线多了一个屏蔽层，水晶头接法没有什么不一样。剥开线时网线的屏蔽箔层千万不可剪掉，把这层金属箔折成带状缠绕在网线的外皮上至少一圈。金属丝也可以缠绕在里面，其他有做非屏蔽头都一样。把8芯线插到水晶头底部时，缠绕在线外护套上的金属箔带刚好在水晶头口上为最佳。然后像做普通头一样用压线工具压好就可以了。

屏蔽层完全可以二端接地，比如前置输出到音量电位器，或音量电位器到功放，事实上几乎所有功放或放大器都是用双芯屏蔽线来传输立体声信号的，而屏蔽层也是二头都接地的，而且是各自就近接地才行。所谓的单端接地是为了不让屏蔽层作为电源地线来连接二部分电路，这二个电路的地线仍应单独从电源上引出才行，直观上就是拔掉这根信号线后这二部分电路仍能各自正常工作。屏蔽线只能作为信号传输用。

3芯95平方铜芯电缆220v下功率为56.1千瓦；380v下功率为142.66千瓦。3芯95平方铜芯电缆的载流量为255A，电压220v下功率计算公式是p=UI，则220*255=56.1千瓦；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732*380*255*0.85=142.66千瓦。

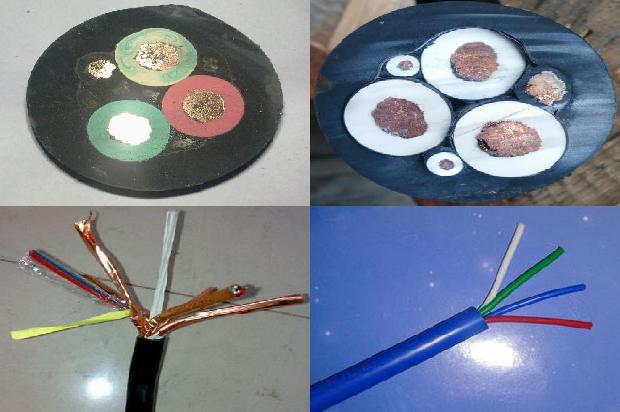

单屏蔽线：1四对导线外面只用金属箔(常为铝箔)包裹；2每对线用金属箔(常为铝箔)包裹；超五类双屏蔽网线：1四对导线外用铝箔包裹，外边再加铜丝金属网；2每对线用锡纸包裹，四对线外再加铜丝金属网；金属箔(铝箔)是防止高频干扰，金属网是防止低频干扰。

铜芯3芯400平方VV22电缆600米铜重量是6408千克，铜的密度是8.9，则3×400×8.9×600=6408千克。

应采用集中式一点接地。拆开电缆屏蔽网，扭绞铜丝（或将屏蔽层的排流线），压接好线鼻子，再用螺丝铆接在接地汇流排上。接地汇流排必须可靠接地，且接地电阻≯4Ω。

1、两端同时接地，很好地屏蔽射频信号易受地环路电流的影响。2、两端接地，并带大面积的并行结合线，很好地屏蔽射频信号地电流主要流过结合线，但易受电磁场影响。3、一端接地，对射频屏蔽不好，尤其是电缆超过1/8波长时，甚至比不加屏蔽线还差。4、发射端接地，接收端通过电容接地，如果电容类型、位置正确，可以很好地屏蔽射频信号没有低频地回流。

RS485 的2线半双工加上信号地，刚好3线和 232转485连接器485端对应连接就可以了，同名端相连。（1）485通讯接口一个对通讯接口的硬件描述，它只需要两根通讯线，既可以在两个或两个以上的设备之间进行数据传输。这种数据传输的连接，是半双工的通讯方式。在某一个时刻，一个设备只能进行发送数据或接收数据。（2）硬件通讯接口建立后，在进行数据传输的仪表之间需要约定一个数据协议，以使接收端能够解析收到的数据，这便是“协议”的概念。（3）通讯协议有统一标准的协议格式，如“ModBus”协议，标准的协议内容全面，包含的内容很多，但不易理解。由此，可以定义了一种协议，简单实用，这便是“自定义协议”。（4）包括ModBus协议、自定义协议。气涡轮兼容两种协议格式。

YJV 3x1.5平方铜芯电缆安全载流量是18。

屏蔽线一般是网状的，起隔离干扰信号作用，几乎没有电流。电源线作为工作线，起过电流作用。

屏蔽线的一端接地，另一端悬空。

当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。两端接地屏蔽效果更好，但信号失真会增大。请注意：两层屏蔽应是相互绝缘隔离型屏蔽。如没有彼此绝缘仍应视为单层屏蔽。最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。下面的规范是最好的佐证。《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定…当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。因为单点接地的静电放电速度是最快的。但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。比如，企业中的电缆桥架其实就是外屏蔽层，它是必须多点接地的，第一道防线，减小干扰源的强度。内层屏蔽层（其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层）必须单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。2、外部电击和防雷等安全的要求。

这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。内层才是防止干扰的，所以必须单点接地。

超五类网线的直径一般在0.5mm左右，线的好坏除了粗细外，还有铜的好坏的 虽然超五类网线线芯线径0.5mm~0.52mm，是各场合中综合布线工程中使用频率最高的线缆，但绝大多数用户对于超五类双绞线的了解却并不多。网线对网络系统的运输信号质量及稳定性有着至关重要的作用，而超五类网线的参数规格与网速是互为配合，相辅相成的关系。

单点接地不会有环流。可能是电流较大，在屏蔽层形成了涡流。如果条件允许的话，建议采用三芯屏蔽电缆，每芯接一根火线，三根火线磁场互相抵消，可以较好的抑制涡流。

屏蔽接地 为了防止电磁干扰，在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地 屏蔽与接地应当配合使用，才能起到良好的屏蔽效果。主要是为了考虑电磁兼容，典型的两种屏蔽是静电屏蔽与交变电场屏蔽，下面分别介绍 静电屏蔽：当用完整的金属屏蔽体将带电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量异种的电荷，外侧出现与带电导体等量的同种电荷，因此外侧仍有电场存在。如果将金属屏蔽体接地，外侧的电荷将流入大地，金属壳外侧将不会存在电场，相当于壳内带电体的电场被屏蔽起来了 交变电场屏蔽：为减少交变电场对敏感电路（比如多级放大电路、RAM、ROM电路）的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，或将干扰源、敏感电路分别屏蔽，并将金属屏蔽体接地。只要金属屏蔽体良好接地，能极大的减小交变电场对敏感电路的耦合干扰电压，这样电路就能正常工作了 电路的屏蔽罩接地 各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。由于信号电路与屏蔽罩之间存在寄生电容，因此要将信号电路地线末端与屏蔽罩相连，以消除寄生电容的影响，并将屏蔽罩接地，以消除共模干扰 电缆的屏蔽层接地 在某些通信设备中的弱信号传输电缆中，为了保证信号传输过程中的安全和稳定，使用外面带屏蔽网的电缆来使信号的传输稳定，防止干扰其他设备和防止自己被干扰。例如闭路电视使用的是同轴电缆，外面的金属网是用来屏蔽信号的。再如网线里面有8根细金属导线绕制的，其中4根就起屏蔽的作用，保证信号的数字信号地正确 低频电路电缆的屏蔽层接地 低频电路＜1MHz>电缆的屏蔽层接地应采用单点接地的方式，屏蔽层接地点应当与电路的接地点一致，一般是电源的负极。对于多层屏蔽电缆，每个屏蔽层应在一点接地，但各屏蔽层应相互绝缘 V高频电路电缆的屏蔽层接地 高频电路电缆的屏蔽层接地应采用多点接地的方式。高频电路的信号在传递中会产生严重的电磁辐射，数字信号的传输会严重地衰减，如果没有良好的屏蔽，会使数字信号产生错误。一般采用一下原则：当电缆长度大于工作信号波长的0.15倍时，采用工作信号波长的0.15倍的间隔多点接地式。如果不能实现，则至少将屏蔽层两端接地。系统的屏蔽体接地：当整个系统需要抵抗外界电磁干扰，或需要防止系统对外界产生电磁干扰时，应将整个系统屏蔽起来，并将屏蔽体接到系统地上。例如电脑的机箱、敏感电子仪器、某些仪表。

设备地：在现在的电子设备中，要出色地完成特定的工作，往往含有多种电路，比如低电平的信号电路（如高频电路、数字电路、小信号模拟电路等）、高电平的功率电路（如供电电路、继电器电路等）。为了安装电路板和其它元器件、为了抵抗外界电磁干扰而需要设备具有一定机械强度和屏蔽效能的外壳。这些较复杂的设备接地是一般要遵循以下原则 50Hz电源零线应接到安全接地螺栓处，对于独立的设备，安全接地螺栓设在设备金属外壳上，并有良好电气连接；为防止机壳带电，危及人身安全，绝对不允许用电源零线作地线代替机壳地线； 为防止高电压、大电流和强功率电路（如供电电路、继电器电路）对低电平电路（如高频电路、数字电路、模拟电路等）的干扰，一定要将他们的将它们分开接地，并保证接地点之间的距离。前者为功率地（强电地），后者为信号地（弱电地），信号地分为数字地和模拟地，数字地与模拟地要分开接地，最好采用单独电源供电并分别接地，信号地线应与功率地线和机壳地线相绝缘； 信号地线可另设一个和设备外壳相绝缘信号地接地螺栓，该信号地螺栓与安全接地螺栓的连接有三种方法，选用那种方法取决于接地的效果：一种是不连接，而成为浮地式，由于浮地的效果不好，建议不采用；二是直接连接成为单点接地式，注意是在低频电路中采用单点接地；三是通过1一3μF电容器连接，而成为直流浮地式，交流接地式。其它的接地最后全部汇聚在安全接地螺栓上，该点应位于交流电源的进线处，然后通过接地线将接地极可靠地埋在土壤中 一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。1、保护地（CG，Cabinet Grounding） 是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。2、逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。3、屏蔽地（AG，Analog Grounding） 也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极 4、DCS系统的接地原则 4.1DCS系统设置的接地装置4.4.1操作台、打印台、服务器柜：设有保护地螺钉 4.4.2继电器柜、UPS柜、配电柜：设有保护地螺钉 4.4.3DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉。系统地(+24V地)悬浮。4.4.4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。4.4.5安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉 4.2信号屏蔽及其接地4.2.1根据有关技术规定要求，计算机或 DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：4.2.1.1当信号源浮空时，屏蔽层应在计算机侧接地；4.2.1.2当信号源接地时，屏蔽层应在信号源侧接地；4.2.1.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空时接现场地)。4.2.1.4当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。4.2.2 DCS系统信号电缆的选择与敷设，应严格按照有关规定执行。屏蔽电缆的屏蔽层应按以上要求进行接地。为了提高DCS 系统的抗干扰能力，DCS系统开关量输入/输出信号，选用阻燃型对绞铜网屏蔽计算机电缆还是比较恰当的。)。

超高压电缆要屏蔽层接地，铠装金属护套可以不用接地。

VV22四芯150平方铜芯电缆的直径是27.65mm。根据圆面积公式S=πr²，S为600，r为半径，则r=√(600/3.14)，直径等于27.65mm。

1.首先用网嵌把网线的外皮剥去。2.接下来把四组网线依次分开，使其处于不同的四个方向。3.然后把网线按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序依次排列。4.用网嵌把网线的头剪齐，接着把网头向里推到最底部。

3x6+1x4平方铜芯ZR-YJV电缆空气中敷设的电流是47安。

线缆2*0.3mm2是表示线缆有2芯，每芯的截面积是0.3平方毫米上网用，就用户外型网线 普通2芯屏蔽线的特性阻抗不足100Ω，并不适合传输宽带ADSL信号。用一根两芯双绞屏蔽线好 相邻的两根绝缘电线，电流方向相反，产生的干扰可以相互抵消。

铜芯ZR-YJV 3x150+1x70平方电缆220v下功率为82500w。铜芯ZR-YJV 3x150+1x70平方电缆的安全载流量为375A，所以功率：375×220=82500w。

屏蔽线是使用金属网状编织层把信号线包裹起来的传输线，编织层一般是红铜或者镀锡铜。屏蔽线的屏蔽层需要接地，外来的干扰信号可被该层导入大地。屏蔽线的作用是减少外电磁场对电源或通信线路的影响，防止线路向外辐射电磁能的作用 导线外部有导体包裹的导线叫屏蔽线。导体外部有导体包裹的导线叫屏蔽线，包裹的导体叫屏蔽层，一般为编织铜网或铜泊（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地。
