(固定敷设的高压电缆应根据不同环境选用合适类型。(移动变电站必须采用监视型屏蔽橡套软电缆。
井下电缆必须悬挂整齐,并满足以下要求:1、在立井井筒中或倾斜30度及其以下井巷中敷设电缆时,应使电缆不承受拉力。2、在水平巷道或倾角30度以下井巷中,电缆应用吊勾悬挂,并应有一定的弧度。3、在立井井筒中敷设的电缆,中间不应有接头。4、在木架或金属支架巷道中,应采用木耳子或帆布带悬挂电缆。5、沿钻孔向井下敷设电缆时,应将电缆用卡子固定在钢丝绳上。6、电缆悬挂点距离:在水平巷道或倾斜巷道内,不应超过3米;在立井井筒中,不应超过6米。7、沿钻孔向井下敷设电缆时,电缆应从管子敷设;在有支架的井筒中敷设时,电缆不应高于2米。
8、电缆悬挂点的选择:a、巷道净高不应小于1.8m;b、巷道净高不应小于1.8m。c、从巷道、横井和支架上落架间的电缆,用木耳子或帆布带悬挂。九、电缆悬挂整齐间距:在水平巷道或倾斜井巷道内,不应超过3m。十、电缆悬挂点间距:在水平巷道或倾斜井巷道内,不应超过6m。九、电缆悬挂点的间距:在水平巷道或倾斜井巷道内,不应超过3m。十、电缆悬挂点的间距:在水平巷道或倾斜井巷道内,不应超过4m。九、电缆悬挂点的间距:在水平巷道或倾斜井巷道内,不应超过6m。
矿用电缆如何选择矿用电缆铺设在电缆竖井内,但是这个电缆铺设分两种第一种就是在竖井当中垂直铺设,第二种在斜井当中斜着铺设,这个与水平有一个夹角。
选用电线电缆时,要考虑用途,敷设条件及安全性;例如,根据用途的不同,可选用电力电缆、架空绝缘电缆、
控制电缆等;根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;根据安全性要求,可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

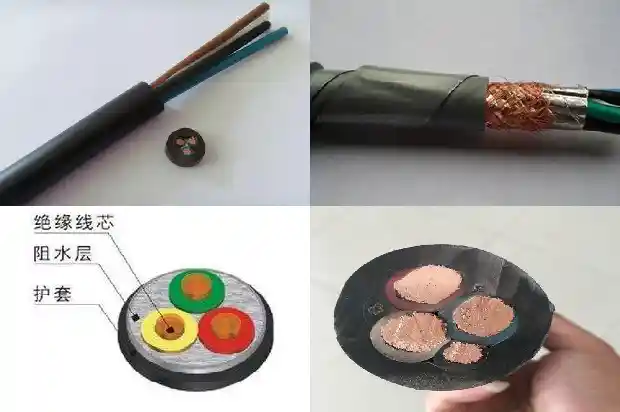

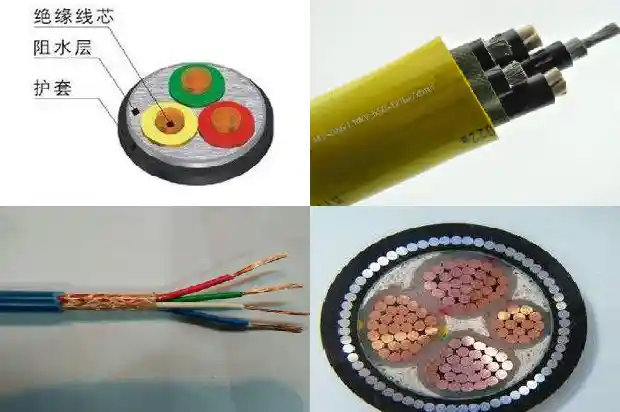

矿用电缆分为三类:铠装电缆、橡套电缆、塑料电缆。所谓铠装电缆就是用钢丝或钢带把电缆铠装起来。
井下掘进机用多大平方的电缆?,这个看你们的掘进机是多少千瓦的,还有电压是多少的电压,这两者都有关系,比如说掘进机千瓦是确定的。
金属非金属矿山企业井下按安全要求必须使用阻燃电缆。
井下常用电缆分为三大类,即铠装电缆,塑料电缆和矿用橡套软包缆。铠装和塑料电缆主要用于井下供电干线或向固定设备供电,矿用橡套软电缆主要向移动设备供电。
为进一步提高我矿安全生产标准化水平,结合煤矿实际,特制定井下巷道电缆敷设及吊挂标准。电缆的敷设采用钢绞线、电缆钩吊挂。
井下照明电缆需要做阻燃检验:井下使用橡套电缆必须选用取得煤矿矿用产品安全标志的阻燃电缆,电缆应带有供保护接地用的足够截面的导体。
相电,相线与零线必须等粗,如负载太重(装机.如家用这样做是错误的。
井下是禁止使用铝芯线的,因为铝芯线导电性能不是特别好,容易老化产生铝粉,铝粉易燃,容易引起火灾,瓦斯煤尘爆炸事故。
不能,因为井下都是大型机械设备,用电量极其大,所以4平方电缆是担负不起那么大负荷的。不能,因为井下都是大型机械设备,用电量极其大。
矿山井下所用高压电缆必须是用安标的,有些特殊井下电缆还必须是阻燃电缆,具备井下防火要求。
通常不用理论算法,实际考虑75KW运行电流为150A,铜芯电缆3*50载流量约为150A,启动电流为运行电流的7倍短时启动。
20瓦4平方毫米的线.2.5平方毫米的线电流=16A(安)最小值;承载功率=电流16A*220V=3520瓦4平方毫米的线电流=25A(安)。
在无瓦斯(非采区)区域可以使用铝线,采区内严禁使用铝芯电缆。主要是因为铝比铜活泼,容易氧化,氧化后接触电阻比铜氧化后接触电阻大得多。
井下所有电缆均采用φ7.8钢丝绳配合五钩电缆钩吊挂,φ7.8钢丝绳每隔15米利用φ16×500锚杆固定在巷帮。
在钢丝绳上按800mm的间距设五钩电缆钩敷设电缆。
煤矿低压电缆要选3相5线制电力电缆(L1L2L3NPE).截面积按电缆的截面积相应的载流量为负荷电流的1.3倍即可.煤矿低压电缆要选3相5线制电力电缆(L1L2L3NPE).截面。
电机的额定电流大约80A,所以用25平方毫米的铜线或35平方的铝线即可。电机的额定电流大约80A,所以用25平方毫米的铜线或35平方的铝线即可。
电缆线绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。产品标准:GB818.2-1999。
75平方电线直径应该在60mm,有具体的参数对照表。75平方单芯电线直径是88mm。75平米的电缆外径应该在5mm左右。

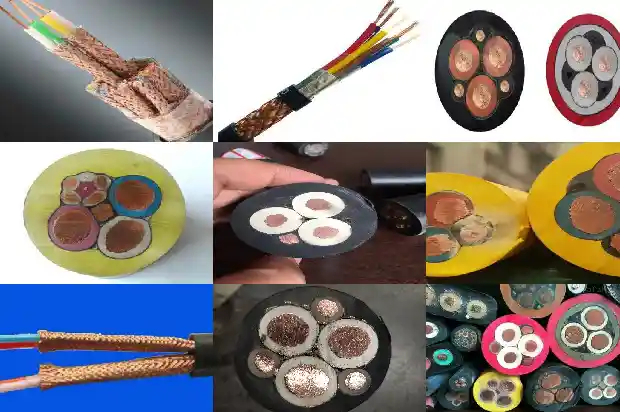

煤矿上使用的动力电缆主要有:MYJV,MYJV22,MYJV42,MVV,MVV22,MYPTJ,MYPT等煤矿上使用的动力电缆主要有:MYJV,MYJV22,MYJV42,MVV,MVV22,MYPTJ。
其一是铝的化学性质活泼,在空气中易与氧发生氧化反应。由于煤矿井下潮湿,又常含有酸性气体,在煤矿井下使用铝包电缆,会进一步加剧铝的氧化速度。
1.铝的熔点低,在空气中易与氧发生氧化反应,长期与空气中的二氧化碳形成氧化膜,与增塑剂发生氧化反应,形成高压气泡。2.铝表面容易氧化,形成一层氧化膜,影响电缆的导电性能。3.当铝与空气接触时,由于两者(包括电缆)的电阻率不同,在空气中的电阻率高,在空气中的溶胀率低,在空气中的溶胀率高,将使铝与空气接触,导致两者之间出现了化学反应。
