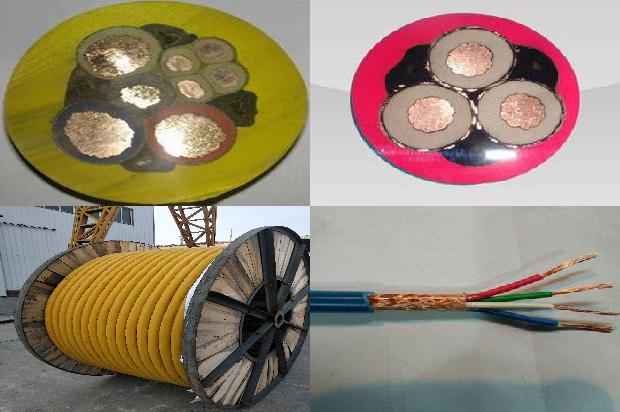

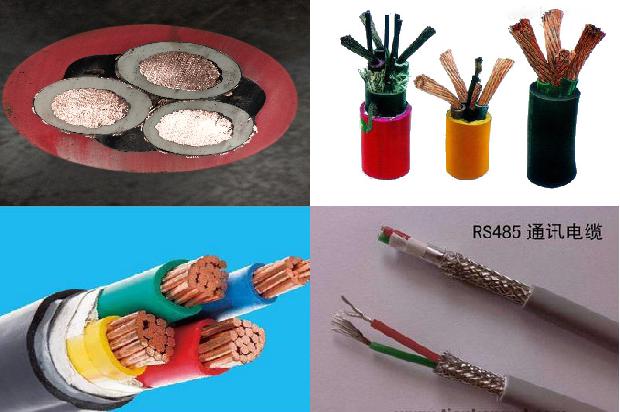

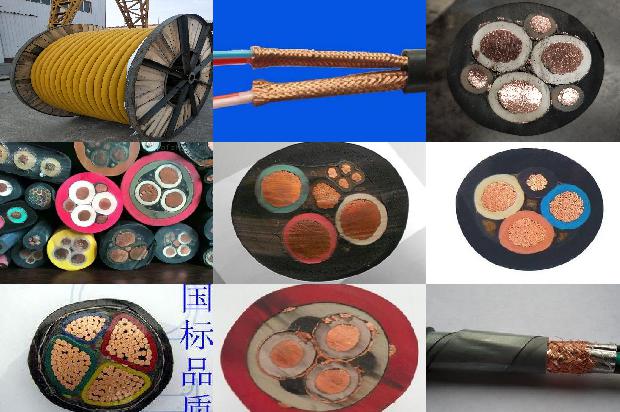

矿用电缆分为三类:铠装电缆、橡套电缆、塑料电缆。
所谓铠装电缆就是用钢丝或钢带把电缆铠装起来。
1.空气中用于直埋敷设的铠装电缆,常用于矿井中,变电所至采区变电所之间,工矿企业主干线用的多。2.在厂矿、城镇等人口密集区,架空电气设备、电缆的防护密闭、安全要求较高的场所,作为用于矿井中不具有此条件的电缆,应采用具有防火、阻燃、防腐蚀性能的特殊电缆。3.隧道中用于矿物绝缘电缆,常用于防爆区。
矿用电缆按MT818-99标准分,主要有三大类:1移动用橡套电缆2塑料电力电缆3阻燃通讯电缆这三类电缆下面还有细的分类。
矿用电力电缆是由导体、聚乙烯绝缘体、填充物(尼龙、pvc复合材料等)、聚氯乙烯外护套,其中,导体多为铜芯,填充物多为尼龙等材质,起到保护线芯的作用;如果是铠装电力电缆则会在填充物和护套之间加上一层钢带铠装,目的是电缆埋在地下起到抗压的作用,钢带铠装yjv电缆型号为yjv22;聚氯乙烯护套就是常见的pvc材料。
井下常用电缆分为三大类,即铠装电缆,塑料电缆和矿用橡套软包缆。铠装和塑料电缆主要用于井下供电干线或向固定设备供电,矿用橡套软电缆主要向移动设备供电。
橡套电缆,矿用电力电缆,
控制电缆,矿用通信电缆,矿用信号电缆,等。煤矿用的电力电缆有:橡套电缆,电焊机电缆,矿用控制电缆,通信电缆,矿用信号电缆等。型号的含义就是矿用一般型,比如KYJY就有,KYJYC就有,等。
煤矿上使用的动力电缆主要有:MYJV,MYJV22,MYJV42,MVV,MVV22,MYPTJ。
煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆。KVV——聚氯乙烯绝缘聚氯乙烯护套控制电缆;KYJV——聚乙烯绝缘聚氯乙烯护套;4*120+1*70-4芯每芯120平方毫米。
接地性好:对于矿物绝缘电缆来说,独立的接地导线是不需要的,因为此电缆所用的铜护套已起到接地导线的作用,可提供极好的低接地电阻。
命名代号:煤矿用通信电缆…MH(HU)铜质线芯…省略聚乙稀绝缘…Y铝—聚乙烯粘结护层…A聚乙烯内护套…省略钢丝编织铠装…B蓝阻燃。
很多,举例如下:国内的一般由以下几部分按顺序组成,有的部分可以省略:1:类别,用途用汉语拼间第一个字母表示,如K代表控制电缆。
xHL是指橡胶铝芯电焊机用电缆最常用的电线电缆型号中字母的含义介绍一下:类别。
适用于额定电压Uo/1.14V及以下采煤机及类似设备用的铜芯橡皮绝缘皮护套软电缆(MC)UC-0.38/0.66:采煤机橡套软电缆。
MYJV高压矿用电力电缆8.7/15KV-3*120(国标)MYJV:交联聚乙烯绝缘聚氯乙烯护套煤矿用电力电缆用途:矿井中电能传输线路。
R-连接用软电缆(电线),软结构。V-绝缘聚氯乙烯。V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。S-双绞型。A-镀锡或镀银。
动力电缆在电力系统主干线中用以传输和分配大功能的电能,线径粗大,一般为3芯或四芯,相间绝缘较厚,外侧有金属铠甲保护。
铜芯或铝芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆:YJV、YJLV铜芯或铝芯交联聚乙烯绝缘。
电缆线绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。产品标准:GB818.2-1999。
矿物绝缘电缆,常见基本型号:VV-聚氯乙烯绝缘聚氯乙烯护套(铜芯)电力电缆;YJV-交联聚乙烯绝缘聚氯乙烯护套(铜芯)电力电缆。
矿用电缆是白铜白铜是以镍为主要添加元素的铜基合金,呈银白色,有金属光泽,故名白铜。
电缆型号是指电缆的各种型类别、用途代号:A-安装线;B-绝缘线;C-船用电缆;K-控制电缆;N-农用电缆;R-软线;U-矿用电缆;Y-移动电缆。
ZR-VVR是铜芯聚氯乙烯绝缘及护套软结构电力电缆电缆。Z代表阻燃,R代表是软电缆,V代表护套,VV是双护套。电缆类别、用途代号:A-安装线;B-绝缘线。
电缆的分类随着人们的生活水平不断提高,科学技术的进步,对于现代人来说。
国内防爆电缆有两类:一类是本安型,有ia、ib两种。ia等级:在正常工作状态下,以及电路中存在一个故障或两个故障时,均不能点燃爆炸性气体混合物。
电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。
电缆型号不同:WDZ-YJY为无卤低烟阻燃铜芯交联聚乙烯绝缘聚乙烯护套电力电缆。WDZ-YJV为无卤低烟阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。
WDZ-YJV电缆是低烟无卤阻燃交联聚乙烯绝缘聚氯乙烯护套电力电缆。WDZ-YJV电缆导体的长期允许工作温度应不超过70°C。敷设时电缆的温度应不低于0°C,敷设时弯曲半径应不小于电缆外径的10倍。有铠装层或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。低烟无卤阻燃电缆阻燃性能优越,燃烧时烟度甚少,无腐蚀性气体逸出,广泛应用于核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等,以及人员较集中,空气密度低的场所。
